Temperaturgradient: Das primäre Auswahlkriterium

Die tatsächliche Temperatur der Komponenten in Industrieöfen liegt typischerweise 50 °C bis 150 °C höher als die Temperatur des Werkstücks, und die Art der Wärmequelle (Schweröl, Gas oder Strom) wirkt sich direkt auf die Gleichmäßigkeit der Temperaturverteilung aus. Der Leistungsabfall hitzebeständiger Stähle verläuft nicht linear, sondern weist kritische Schwellenwerte auf:

• Gefahrenbereich 650 °C bis 900 °C : Dieser Bereich ist das empfindliche Temperaturband für die Ausfällung der σ-Phase (intermetallische FeCr-Verbindung). Bei Legierungen der Fe-Cr-Ni-Reihe (z. B. HH, HK) kann die Schlagenergie nach längerem Einsatz bei 750 °C um mehr als 30 % sinken, wenn das Zusammensetzungsgleichgewicht nicht stimmt. Daher sollten für Komponenten, die in diesem Temperaturbereich unter zyklischer Belastung betrieben werden (z. B. Rostplatten in Klinkerkühlern), Legierungen der Fe-Ni-Cr-Serie mit einphasiger austenitischer Mikrostruktur (z. B. HP, HT) Vorrang haben oder Stickstoff und Seltenerdelemente hinzugefügt werden, um die Ausscheidung von σ-Phasen zu verhindern.
• 1000 °C und oberhalb der Oxidationsbeständigkeitsschwelle : Der Chromgehalt muss ≥20 % betragen, um einen dichten Cr₂O₃-Schutzfilm zu bilden. Gemäß der Norm GB/T 8492-2014 enthält ZG40Cr25Ni20 (allgemein bekannt als „2520“) 23 % bis 27 % Cr und kann stabil bei 1150 °C betrieben werden. Gewöhnlicher Edelstahl 304 (18Cr-8Ni) hat einen unzureichenden Chromgehalt und kann bei längerem Einsatz über 800 °C zu Oxidationsabplatzungen führen. Er sollte niemals durch spezielle hitzebeständige Gussstähle ersetzt werden.
• Quantitativer Zusammenhang zwischen Temperatur und Oxidationsrate : Bei jedem Temperaturanstieg um 100 °C kann sich die Oxidationsrate verdoppeln. Die jährliche Oxidationsgewichtszunahme von Edelstahl 310S beträgt etwa 1,2 mg/cm² bei 1000 °C, dieser Wert kann jedoch 2,4 mg/cm² bei 1100 °C überschreiten. Dies bedeutet, dass eine Erhöhung der Betriebstemperatur von HK40 von 1050 °C auf 1150 °C seine Oxidationslebensdauer um mehr als 50 % reduzieren kann.

Temperaturanwendungsgrenzen für typische Sorten

Ofenatmosphäre: Der übersehene chemische Angriffsfaktor

Industrieofenatmosphären können in sechs Typen eingeteilt werden: oxidierend, reduzierend, neutral, schwefelhaltig, aufkohlend und Vakuum. Der Atmosphärentyp bestimmt direkt die Versagensart von Legierungselementen:

Oxidierende und schwefelhaltige Atmosphären

Chrom ist das Grundelement für die Oxidationsbeständigkeit aller hitzebeständigen Legierungen. Der von ihm gebildete Cr₂O₃-Schutzfilm ist in oxidierenden Atmosphären von entscheidender Bedeutung. Allerdings Wasserdampf beschleunigt die Oxidation von Legierungen mit hohem Eisengehalt erheblich , mit relativ geringer Auswirkung auf Legierungen mit hohem Nickelgehalt. In schwefelhaltigen Atmosphären dringen Sulfide in den Oxidfilm ein und verursachen eine synergistische „Sulfidierung-Oxidation“-Korrosion. In solchen Fällen sollte die HL-Serie (29Cr-20Ni) mit hohem Chrom- und niedrigem Nickelgehalt gewählt werden, da ihre Sulfidierungsbeständigkeit der HK-Serie überlegen ist.

Aufkohlende Atmosphären und Metallstaub

In aufkohlenden Atmosphären (z. B. in Methan- oder Propan-Crack-Umgebungen) dringen Kohlenstoffatome in die Stahlmatrix ein und bilden spröde Karbide. Wenn der Kohlenstoffgehalt 2 % übersteigt, verlieren die meisten hitzebeständigen Legierungen bei Raumtemperatur vollständig ihre Duktilität. Die HP-Serie wird aufgrund ihres hohen Nickelgehalts (33 % bis 37 %), der die maximale Kohlenstofflöslichkeit reduziert, zur bevorzugten Wahl für die Aufkohlung von Ofenkomponenten. Beim schwerwiegenderen „Metal Dusting“ – einer katastrophalen Kohlenstoffkorrosion, die bei etwa 600 °C auftritt – zeigen die Erfahrungen, dass Legierungen mit hohem Nickelgehalt wie RA333 und Supertherm in Gussqualität am besten abschneiden, während RA330 und 801H in dieser Umgebung deutlich schlechter abschneiden.

Vakuum und reduzierende Atmosphären

In Wasserstoff- oder Crack-Ammoniak-Atmosphären muss eine Entkohlungsversprödung verhindert werden. Es sollten Sorten mit mäßigem Kohlenstoffgehalt (0,35 % bis 0,50 %) und stabilen karbidbildenden Elementen (wie Nb, W) ausgewählt werden. In modifizierten HP-Nb-Qualitäten bildet Niob mit Kohlenstoff NbC, wodurch eine Chromverarmung an den Korngrenzen verhindert und eine Wasserstoffversprödung verhindert wird.

Belastungsbedingungen: Von der statischen Unterstützung bis zur dynamischen thermischen Ermüdung

Die Fehlermodi von hitzebeständige Stahlgussteile in Industrieöfen hängen nicht nur von Temperatur und Atmosphäre ab, sondern hängen auch eng mit der Beladungsart zusammen:

Bruchfestigkeit und Kriechfestigkeit

Für Komponenten unter statischer Langzeitbelastung (z. B. Ofenrohre und Hänger) fordert die Norm ISO 204:2018: Bei 800 °C und 100 MPa Belastung muss die Zeitstandzeit mehr als 100.000 Stunden betragen. HP40 (25Cr-35Ni) weist bei 900 °C eine deutlich höhere Bruchfestigkeit auf als HK40, da sein höherer Nickelgehalt die austenitische Matrix stabilisiert und die Dispersion feiner M₂₃C₆-Karbide fördert. Steigt die Betriebstemperatur bei 50 MPa Belastung auf 950 °C, erfordern Nickelbasislegierungen wie Inconel 617 eine Bruchlebensdauer von ≥50.000 Stunden, wobei hitzebeständige Stähle auf Eisenbasis die Anforderungen kaum noch erfüllen können.

Thermische Ermüdung und Thermoschock

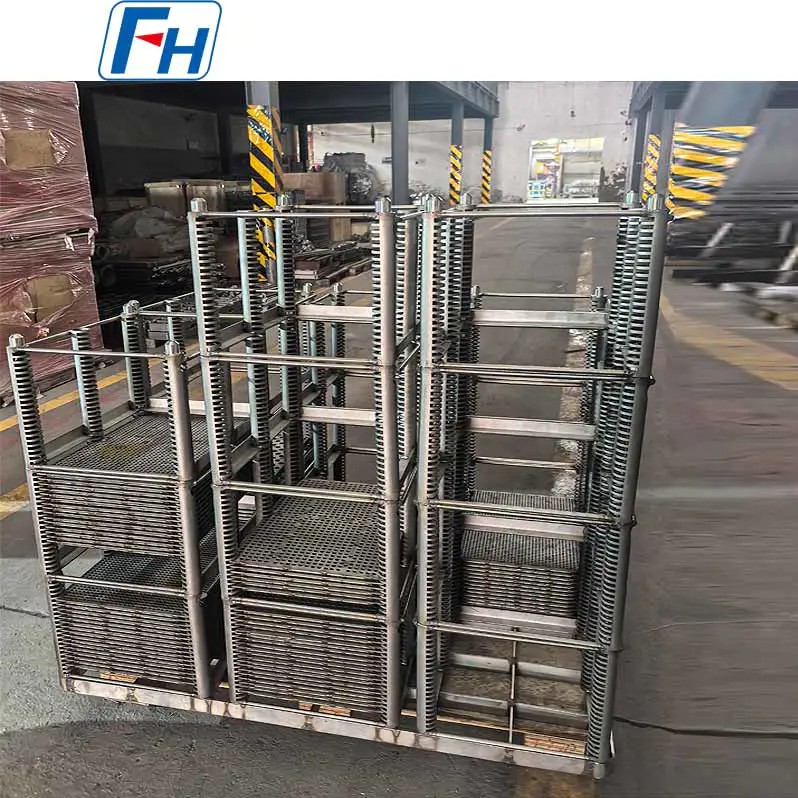

Bei Komponenten, die häufigen Start-/Abschaltzyklen oder Temperaturschwankungen unterliegen (z. B. Wärmebehandlungswannen und Strahlungsrohre), ist thermische Ermüdung die primäre Fehlerursache. Durch 1.000 thermische Zyklen zwischen 20 °C und 800 °C können Risswachstumsraten bewertet werden. HH Typ 1 weist aufgrund seines teilweisen Ferritgehalts unter solchen Bedingungen eine bessere Duktilität auf als der vollständig austenitische Typ 2; während die HT-Serie (15Cr-35Ni) aufgrund ihres hohen Nickelgehalts die beste Temperaturschockbeständigkeit aufweist und unter oxidierenden Bedingungen bis zu 1150 °C und unter reduzierenden Bedingungen bis zu 1100 °C betrieben werden kann.

Verschleiß und mechanische Einwirkung

In Umgebungen mit Materialerosion, wie z. B. Zementdrehöfen und Pelletschachtöfen, muss die Verschleißfestigkeit auf der Grundlage der Hitzebeständigkeit erhöht werden. Für ZG40Cr25Ni20 kann der Kohlenstoffgehalt auf 0,40 % bis 0,50 % erhöht werden oder Spuren von Molybdän (0,5 % bis 1,0 %) hinzugefügt werden, um harte Karbide zu bilden. Nach dem Ersetzen von gewöhnlichem Kohlenstoffstahl durch ZG40Cr25Ni20 in einer Zementofenauskleidung verlängerte sich die Lebensdauer von 6 Monaten auf 3 Jahre, was die exponentielle Verbesserung der Lebensdauer durch die richtige Materialauswahl voll und ganz demonstriert.

Standardsysteme und Ingenieurspraxis in der Kompositionsoptimierung

Es gibt systematische Unterschiede in den Zusammensetzungsspezifikationen für hitzebeständige Gussstähle zwischen den wichtigsten globalen Standardsystemen. Das Verständnis dieser Unterschiede hilft bei der präzisen Materialauswahl:

Chinesische Standards (GB/T 8492) und internationales Benchmarking

Das in GB/T 8492-2014 spezifizierte ZG40Cr25Ni20 entspricht HK40 in ASTM A297, jedoch mit einem etwas niedrigeren Mindestnickelgehalt (18 % bis 21 % gegenüber 19 % bis 22 %). Chinesische Standards neigen dazu, Leistungsverluste aufgrund eines verringerten Nickelgehalts durch die Zugabe von Stickstoff (N, 0,15 % bis 0,25 %) und Seltenerdelementen (RE) auszugleichen und so die Kosten zu kontrollieren. Beispielsweise erreicht ZG35Cr24Ni7SiN durch Stickstoff-Mischkristallverfestigung eine Hochtemperaturfestigkeit nahe HK40 bei 1050 °C, wobei die Materialkosten jedoch um etwa 15 bis 20 % gesenkt werden.

Änderungen der ASTM A297 HP-Serie

Traditionelle HP-Sorten (Cr 24 % bis 28 %, Ni 33 % bis 37 %) haben sich zu mehreren modifizierten Zweigen entwickelt:

1. HP-Nb : Die Zugabe von 0,8 % bis 1,2 % Niob bildet Nb(C,N)-Ausscheidungen, wodurch die Bruchfestigkeit bei 1100 °C um 20 % bis 30 % verbessert und gleichzeitig die Schweißbarkeit verbessert wird.
2. HP-Mo : Der Zusatz von 1,0 % bis 1,5 % Molybdän verstärkt die Festlösungsverfestigungswirkung und eignet sich für Bedingungen mit leichter Sulfidierungskorrosion.
3. HP-W-Nb : Kombinierte Zugabe von Wolfram (0,5 % bis 1,0 %) und Niob, verwendet für Strahlungsrohre von Ethylen-Spaltöfen, mit synergistischer Optimierung der Aufkohlungsbeständigkeit und Kriechfestigkeit.

Zusammensetzungsprüfung und Qualitätskontrolle

Zusammensetzungsabweichungen in hitzebeständige Stahlgussteile die Leistung erheblich beeinträchtigen. Beispielsweise erhöht ein Siliziumgehalt von mehr als 3 % zwar die Oxidationsbeständigkeit, verringert jedoch die Zähigkeit bei Raumtemperatur erheblich. Ein Kohlenstoffgehalt über 0,50 % beschleunigt die Hochtemperaturversprödung. Die technische Praxis empfiehlt die Verwendung von optischer Emissionsspektrometrie (OES) oder induktiv gekoppeltem Plasma (ICP) für die Zusammensetzungsprüfung mit einer Fehlerkontrolle innerhalb von ±0,01 %. Für kritische Komponenten ist außerdem ein 500-Stunden-Oxidationstest (GB/T 13303-2020) erforderlich, bei dem die durchschnittliche Oxidationsrate V = (g₂ - g₁) / (S · t) in der Einheit g/m²·h berechnet wird.

Wirtschaftliche Kompromisse: Lebenszykluskosten statt Erstkaufpreis

Die endgültige Entscheidung über die Materialauswahl muss über den Materialstückpreis hinausgehen und die gesamten Lebenszykluskosten (LCC) berechnen. Am Beispiel der Strahlungsrohre von petrochemischen Ethylen-Spaltöfen:

• Die Wahl von HK40 bietet niedrigere anfängliche Materialkosten, erfordert jedoch aufgrund von Kriechverformung oder Aufkohlungsversprödung einen Austausch alle 2 bis 3 Jahre, was zu massiven Wartungsverlusten beim Abschalten führt.
• Die Auswahl von modifiziertem HP-Nb erhöht die Anschaffungskosten um etwa 25 bis 30 %, die Lebensdauer kann jedoch 5 bis 7 Jahre betragen. Darüber hinaus können aufgrund der verringerten Wandverdünnungsraten die Kraftstoffeinsparungen aufgrund der verbesserten thermischen Effizienz das Doppelte der Materialkostendifferenz erreichen.

Obwohl Legierungen auf Eisen-Nickel-Basis wie HL, HU und HX im Ultrahochtemperaturbereich von 1095 °C bis 1205 °C höhere Anschaffungskosten haben, gleichen ihre geringeren Ausfallzeiten und der geringere Wartungsaufwand die Materialkostendifferenz oft innerhalb von 18 Monaten aus. Deshalb, Bei der Auswahl hitzebeständiger Stähle für Industrieöfen geht es vor allem darum, das optimale Gleichgewicht zwischen fünf Dimensionen zu finden: Temperatur, Atmosphäre, Belastung, Lebensdauer und Kosten , anstatt einfach das Extrem eines einzelnen Indikators zu verfolgen.
