Kundenspezifische Aufkohlungsofen-Grundplatten zum Abschrecken von Öl | FH®-Legierung

Maßgeschneiderte Hochleistungs-Wärmebehandlungs-Basistabletts für einen polnischen Kunden
Kundenfallstudie | Technisches Design, Fertigung und Lieferung
Kundenstandort: Polen
Produkt: Maßgeschneiderte Wärmebehandlungs-Basistabletts
Anwendung: Aufkohlen und Ölabschrecken
Entworfene Größen:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


Maximale Prozesstemperatur: 1000°C
Ölabschrecktemperatur: Ca. 100°C
Ofenlast: Bis zu 2,8 Tonnen je nach Ofengröße
Leistungsumfang: Lieferung von technischem Design und Fertigung
Hersteller: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy)

Projektübersicht
FH® Alloy hat für einen Kunden in Polen ein maßgeschneidertes Wärmebehandlungs-Bodenwannenprojekt abgeschlossen.
Anders als bei einem herkömmlichen Build-to-Print-Auftrag verfügte der Kunde nicht über fertige Tray-Zeichnungen. Stattdessen gaben sie die wichtigsten Betriebsbedingungen des Ofens, die Beschickungsabmessungen, den Wärmebehandlungsprozess und die erforderliche Ofenbeschickung an.
Basierend auf diesen technischen Eingaben war FH® Alloy für die Entwicklung der Wannenstrukturen, die Erstellung der technischen Zeichnungen, die Herstellung der fertigen Produkte und die Organisation des Versands verantwortlich.
Für dieses Projekt wurden zwei Hauptschalengrößen entwickelt:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


Die Wannen wurden für einen anspruchsvollen Aufkohlungsprozess bei Temperaturen bis zu 1000 °C und anschließendes Eintauchen in Abschrecköl bei etwa 100 °C konzipiert.

Betriebsbedingungen des Kunden
Der Kunde lieferte FH® Alloy mit folgenden Anwendungsdaten.

Kundenherausforderung: Keine fertige Zeichnung
Eines der wichtigsten Merkmale dieses Projekts war, dass der polnische Kunde keine vorhandene Produktionszeichnung zur Verfügung stellte.

Der Kunde lieferte hauptsächlich:

• Abmessungen der Ofenbeladung,

• Aufkohlungstemperatur,

• Abschreckbedingungen,

• erwartete Ofenlast,

• erforderliche Tablettabmessungen,

• und funktionale Anforderungen an abnehmbare Säulen.


Daher musste FH® Alloy diese Betriebsparameter in eine praktische und herstellbare Schalenstruktur umwandeln.
Dies erforderte eine technische Bewertung statt eines einfachen dimensionalen Kopierens.

Technische Herausforderung: Große thermische Belastung unter großer Belastung
Die Tabletts waren relativ groß, insbesondere die Version 1400 × 2200 × 70 mm.
Große Ofenböden, die unter hoher Last und bei erhöhten Temperaturen betrieben werden, sind mit mehreren technischen Risiken verbunden.

Hochtemperaturverformung
Bei Aufkohlungstemperaturen von annähernd 1000 °C nimmt die mechanische Festigkeit hitzebeständiger Legierungen im Vergleich zu Raumtemperaturbedingungen ab.
Wenn die Stützstruktur nicht richtig ausgelegt ist, kann es zu Folgendem auf dem Tablett kommen:

• schlaff,

• verdrehen,

• lokale Verformung,

• oder dauerhafte Dimensionsverzerrung.


Bei einem Tablett mit einer Größe von 1400 × 2200 mm ist dies besonders wichtig.

Schwere Ofenbeladung
Gemäß den Betriebsinformationen des Kunden könnten die Ofenbeladungsbedingungen folgende Werte erreichen:

• 2,8 Tonnen für die Ofenkonfiguration 2200 × 1400 mm

• ca. 2 Tonnen für die Konfiguration 1600 × 1400 mm


Der Kunde gab außerdem an, dass die Anforderungen an die Tablettbeladung bei bestimmten Anwendungen nahe am Gesamtbeladungszustand des Ofens liegen könnten.
Dies erforderte, dass die Wannenkonstruktion eine effektive Lastverteilung über eine große Oberfläche ermöglichte.

Schnelle Temperaturänderung beim Ölabschrecken
Der Wärmebehandlungszyklus umfasst:
Aufkohlen bei bis zu 1000°C → Ölabschreckung bei ca. 100°C
Dies stellt einen erheblichen Temperaturunterschied dar.
Wiederholte Einwirkung dieser Zyklen kann zu Folgendem führen:

• thermischer Stress,

• thermische Ermüdung,

• Verzerrung,

• Spannungskonzentration um die Gelenke,

• und allmählicher struktureller Abbau.


Die Wannenstruktur musste daher sowohl statische Belastung als auch wiederholte Temperaturwechsel berücksichtigen.

FH® Alloy Engineering Design
FH® Alloy entwickelte zwei maßgeschneiderte Wannenstrukturen basierend auf den Ofengrößen und Lastbedingungen des Kunden.

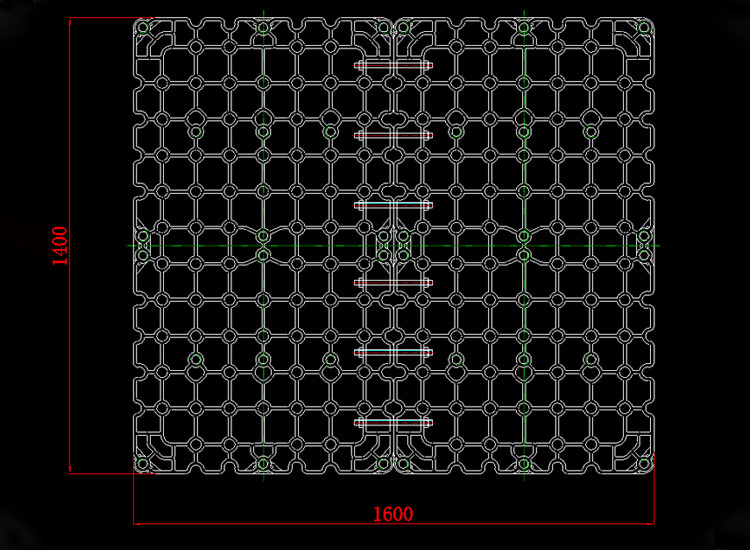

1400 × 1600 × 70 mm Bodenwanne
Das erste Tablett wurde mit folgenden Gesamtabmessungen entworfen:
1400 × 1600 × 70 mm
Die Struktur nutzt eine sich wiederholende, gitterartige Traganordnung, um die Last über die Wannenoberfläche zu verteilen.
Das Design umfasst außerdem strategisch platzierte Verbindungs- und Stützpositionen, sodass das Tablett bei Bedarf mit abnehmbaren vertikalen Säulen zusammenarbeiten kann.
Zu den wichtigsten Designzielen gehörten:

• Hochtemperatursteifigkeit,

• Lastverteilung,

• reduzierte freitragende Spannweite,

• Kompatibilität mit abnehmbaren Säulen,

• und praktische Ofenbeschickung.

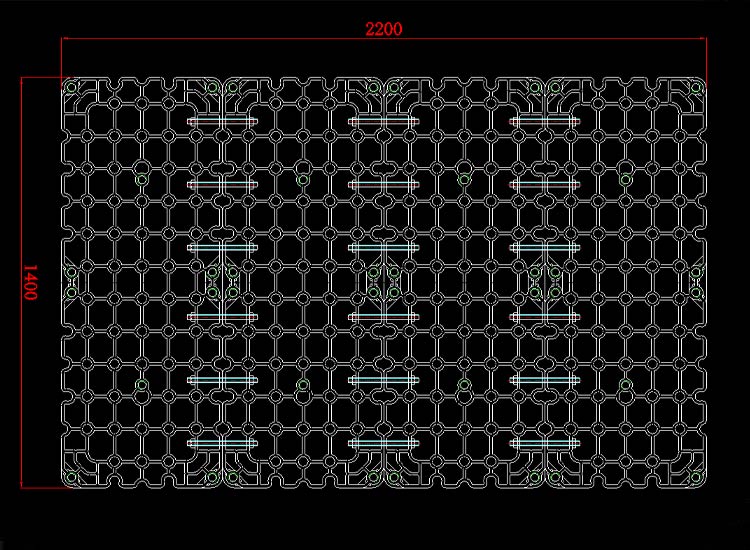

1400 × 2200 × 70 mm Bodenwanne
Das zweite Design war ein größeres Tablett:
1400 × 2200 × 70 mm
Aufgrund der größeren Länge wurde die Strukturkontrolle noch wichtiger.
Die endgültige Zeichnung umfasste mehrere Strukturabschnitte und verstärkende Verbindungen, um die Stabilität im größeren Arbeitsbereich aufrechtzuerhalten.
Die 2200-mm-Version wurde für Ofenbedingungen mit Belastungen bis ca. 2,8 Tonnen entwickelt.
Zu den ingenieurwissenschaftlichen Schwerpunkten gehörten:

• Kontrolle der weiträumigen Verformung,

• Verbesserung der Lastübertragung,

• Spannungsverteilung über die Struktur,

• und Aufrechterhaltung einer praktischen Handhabung und Montage.


Gitterstrukturelles Design
Beide Tablettkonzepte nutzen eine offene Gitterstruktur.
Diese Art von Struktur bietet mehrere Vorteile bei Wärmebehandlungsanwendungen.
Verbesserte Lastverteilung
Die miteinander verbundenen Stützrippen tragen dazu bei, Lasten über mehrere Strukturpfade zu übertragen, anstatt die Spannung auf eine kleine Anzahl von Elementen zu konzentrieren.
Reduziertes Eigengewicht
Eine offene Struktur sorgt für eine hohe strukturelle Effizienz, ohne dass die gesamte Wanne unnötig massiv und schwer wird.
Bessere Prozesszirkulation
Die offene Geometrie ermöglicht eine effektivere Bewegung der Ofenatmosphäre und des Abschreckmediums durch die Wanne.
Wärmeausdehnungsmanagement
Eine richtig gestaltete Gitterstruktur kann dazu beitragen, die Wärmeausdehnung bei wiederholten Heiz- und Kühlzyklen auszugleichen.

Abnehmbares Säulendesign
Der Kunde forderte insbesondere:

• Säulen, die sich je nach Belastung leicht entfernen lassen.


FH® Alloy hat daher die Montagepositionen der Säulen in das Bodendesign integriert.
Dadurch kann der Kunde die Vorrichtung entsprechend unterschiedlicher Belastungsanforderungen konfigurieren.
Wenn zusätzliche vertikale Unterstützung erforderlich ist, können Säulen an bestimmten Positionen installiert werden.
Wenn der Produktionsaufbau sie nicht erfordert, können die Säulen entfernt werden.
Dies bietet eine größere Flexibilität im Vergleich zu einer vollständig festen Vorrichtungsstruktur.

Design basiert auf der tatsächlichen Ofenlast
Eine wichtige Überlegung bei diesem Projekt war, dass unterschiedliche Ofengrößen unterschiedliche Ladekapazitäten hatten.
Zum Beispiel:
2200 × 1400 Ofen
Ungefähre Ofenlast:
2,8 Tonnen
1600 × 1400 Ofen
Ungefähre Ofenlast:
2 Tonnen
Anstatt für jede Ofengröße genau die gleiche Struktur zu verwenden, untersuchte FH® Alloy die Beziehung zwischen:
Tablettgröße, Ofenlastunterstützungsposition, Hochtemperaturbedingungen
und entwickelte die Designs entsprechend weiter.

Von Betriebsparametern bis hin zu endgültigen technischen Zeichnungen
Dieses Projekt folgte einem vollständigen Engineering-Prozess.
Informationen zum Kundenofen
↓
Überprüfung des Wärmebehandlungsprozesses
↓
Ladebedarfsanalyse
↓
Strukturelle Konzeptentwicklung
↓
Abnehmbare Säulenpositionierung
↓
Technische Zeichnung
↓
Herstellung
↓
Inspektion
↓
Versand
Der Kunde lieferte die Ofenbedingungen und keine fertigen Zeichnungen, und FH® Alloy setzte diese Anforderungen in zwei produktionsreife Bodenwannendesigns um.

Projektspezifikationen

Warum sich dieses Projekt von der Build-to-Print-Fertigung unterscheidet
Viele Projekte zur Wärmebehandlungsvorrichtung beginnen mit einer vollständigen Kundenzeichnung.
Bei diesem Projekt war das nicht der Fall.
Der polnische Kunde stellte Prozess- und Ofeninformationen bereit, während FH® Alloy die Verantwortung für die Umsetzung dieser Anforderungen in eine praktikable technische Lösung übernahm.
Das Projekt demonstriert daher die Leistungsfähigkeit von FH® Alloy in folgenden Bereichen:

• Anwendungsanalyse,

• Strukturentwicklung,

• großes Tablett-Design,

• Schwerlastvorrichtungsbau,

• abnehmbares Stützdesign,

• Zeichnungsvorbereitung,

• Herstellung,

• und Endlieferung.


Diese Funktion ist besonders wertvoll für Kunden, die ihre Ofenbedingungen kennen, aber noch keine endgültige Vorrichtungszeichnung haben.

Kundenspezifisches Wärmebehandlungstablett-Design von FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) entwickelt und fertigt maßgeschneiderte Wärmebehandlungswerkzeuge für anspruchsvolle Industrieofenanwendungen.
Unser Produktsortiment umfasst:

• Wärmebehandlungs-Basistabletts

• Aufkohlungsofenböden

• Ölabschreckvorrichtungen

• Wärmebehandlungskörbe

• Ofenbefestigungen

• Kontinuierliche Ofenwerkzeuge

• Vorrichtungen für Vakuumöfen

• Grubenofenbefestigungen

• Kundenspezifische hitzebeständige Legierungskomponenten


Kunden können entweder vollständige Zeichnungen oder grundlegende technische Informationen bereitstellen, wie zum Beispiel:
Ofengröße, Temperatur, Belastung, Wärmebehandlungsprozess, Kühlmethode, Werkstückinformationen
FH® Alloy kann das Projekt dann vom technischen Entwurf bis zur Fertigung unterstützen.

Benötigen Sie eine maßgeschneiderte Hochleistungs-Ofenplatte?
Wenn sich Ihr bestehender Ofenboden unter Hochtemperatur- oder Schwerlastbedingungen verformt oder Sie über Ofenparameter, aber keine fertige Vorrichtungszeichnung verfügen, kann FH® Alloy Ihnen bei der Entwicklung einer maßgeschneiderten Lösung helfen.
Für die technische Bewertung stellen Sie bitte Folgendes bereit:

• Ofentyp,

• Abmessungen der Ofenbeladung,

• maximale Arbeitstemperatur,

• Wärmebehandlungsprozess,

• Abschreckmethode,

• Ofenlast,

• Werkstückgewicht,

• erforderliche Tablettabmessungen,

• Säulen- oder Stapelanforderungen,

• und vorhandene Gerätefotos, falls verfügbar.


FH® Alloy unterstützt kundenspezifische Ofenwerkzeuge vom Konstruktionsentwurf bis zur fertigen Produktion und Lieferung.

Über FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) ist auf kundenspezifische Hochtemperaturlegierungskomponenten und Wärmebehandlungsofenwerkzeuge für globale Industriekunden spezialisiert.
Zu unseren Kompetenzen gehören technisches Design, Guss aus hitzebeständigen Legierungen, Bearbeitung, Montage und die Herstellung kundenspezifischer Ofenvorrichtungen.
