Wärmebehandlungswannen sind zentrale Werkzeugkomponenten, die in industriellen Wärmebehandlungsöfen zum Halten von Werkstücken beim Erhitzen, Abschrecken, Anlassen und anderen thermischen Prozessen verwendet werden. Materialauswahl, Strukturdesign und Herstellungsprozesse beeinflussen direkt die Qualität der Wärmebehandlung, die Produktionseffizienz und die Lebensdauer der Ausrüstung. Maßgeschneiderte Wannen aus hochwertigen hitzebeständigen legierten Stählen (z. B. 1.4848, 1.4849, 2.4879, SCH13 usw.) können in Hochtemperaturumgebungen von 900 °C bis 1150 °C langfristig stabil betrieben werden und bieten eine drei- bis fünfmal längere Lebensdauer im Vergleich zu gewöhnlichen Wannen aus Kohlenstoffstahl . Diese Tabletts sind unverzichtbare Schlüsselausrüstungen in der Präzisionsmetallbearbeitung, der Luft- und Raumfahrt, der Automobilherstellung und anderen Branchen.

Funktionelle Positionierung und Anwendungsszenarien von Wärmebehandlungswannen

Wärmebehandlungswannen erfüllen in Industrieöfen drei Kernfunktionen: Lastaufnahme, Positionierung und Wärmeübertragung. Je nach Ofentyp und Prozessanforderungen können Tabletts in mehrere Typen eingeteilt werden, die jeweils strukturell für bestimmte Anwendungsszenarien optimiert sind.

Hauptbodentypen nach Ofenklassifizierung

• Bodenwannen für Wannenöfen : Wird zur Bodenunterstützung in Schacht-/Schachtöfen verwendet, die schwere vertikale Lasten tragen und typischerweise radiale Rippenstrukturen aufweisen
• Rollenherdtabletts : Wird in Durchlauf-Rollenherdöfen verwendet, mit Schienen oder Rillen am Boden passend zu den Ofenrollen, die eine kontinuierliche Förderung ermöglichen
• Kastenförmige Tabletts : Geeignet für Kastenöfen vom Kammertyp, meist rechteckige Flach- oder Gitterkonstruktionen zum einfachen Be- und Entladen mit Gabelstaplern
• Schienenböden für Durchlauföfen : Wird in automatisierten kontinuierlichen Produktionslinien verwendet und arbeitet mit Schiebern oder Förderketten für die automatisierte Chargenverarbeitung zusammen
• Universelle Tabletts für Mehrzwecköfen : Kompatibel mit mehreren Ofentypen, hochgradig standardisierte Struktur, geeignet für die Produktion kleiner bis mittlerer Chargen verschiedener Sorten

Typische Anwendungsfelder

Wichtige Materialauswahl: Leistungsvergleich hitzebeständiger legierter Stähle

Materialauswahl für Wärmebehandlungswannen ist der wichtigste Faktor, der ihre Leistung und Lebensdauer bestimmt. Unterschiedliche Legierungszusammensetzungen verleihen unterschiedliche Hochtemperaturleistungen und mechanische Eigenschaften.

Eigenschaften häufig verwendeter hitzebeständiger Legierungsmaterialien

Grundprinzipien für die Materialauswahl : Bei Böden, die in aufkohlenden Atmosphären betrieben werden, sollten Legierungen mit hohem Chrom-Nickel-Gehalt (z. B. 1.4848, 1.4849) Vorrang haben, da Chrom auf der Oberfläche einen dichten Cr₂O₃-Schutzfilm bildet, der das Eindringen von Kohlenstoffatomen in die Matrix wirksam verhindert. In reinen Oxidationsatmosphären kann der Nickelgehalt zur Kostenkontrolle entsprechend reduziert werden, der Chromgehalt muss jedoch über 20 % bleiben, um die Oxidationsbeständigkeit aufrechtzuerhalten.

Grundlagen des Strukturdesigns: Schlüsselfaktoren, die sich auf die Lebensdauer auswirken

Die strukturelle Gestaltung von Wärmebehandlungswannen erfordert ein ausgewogenes Verhältnis von Tragfähigkeit, thermischer Gleichmäßigkeit und thermischer Spannungsentlastung. Eine unsachgemäße Struktur ist die Hauptursache für vorzeitiges Versagen der Wanne (Verformung, Rissbildung, Kriechkollaps).

Fünf Kernelemente der Strukturoptimierung

1. Wandstärkendesign : Die Wandstärke des Haupttabletts liegt typischerweise zwischen 8 mm und 20 mm. Zu dünn führt zu unzureichender Festigkeit und übermäßiger Oxidation; Zu dick erhöht die Wärmekapazität, verlängert die Heizzyklen und verstärkt die thermische Belastung. Empirische Daten zeigen, dass sich das Gewicht der Wanne mit jeder 2-mm-Wandstärkenerhöhung um etwa 15 % erhöht, während sich die Kriechlebensdauer bei hohen Temperaturen nur um etwa 5 % verbessert. , was eine Optimierung zwischen Festigkeit und thermischer Effizienz erfordert.
2. Rippenlayout : Radiale oder wabenförmige Rippen sind gängige Konstruktionen. Wabenstrukturen erhöhen die Steifigkeit um über 40 %, reduzieren gleichzeitig das Gewicht und fördern die Zirkulation des Ofengases, wodurch die Gleichmäßigkeit der Werkstücktemperatur auf ±5 °C geregelt wird.
3. Kompensation der Wärmeausdehnung : Wenn sich die Schalen von Raumtemperatur auf 1000 °C erwärmen, kann die lineare Ausdehnung 10 mm bis 15 mm (pro Meter Länge) erreichen. Dehnungsfugen oder flexible Anschlusskonstruktionen sind konstruktiv zu berücksichtigen; Andernfalls führt die Konzentration der thermischen Spannung zu Schweißrissen.
4. Design der unteren Schiene : Die unteren Schienen der Rollenherdböden müssen genau zu den Ofenrollen passen. Die Härte der Schienen sollte 30 bis 50 HBW niedriger sein als die der Ofenrollen, um eine Beschädigung der teuren Rollenoberflächen zu vermeiden. Der Schienenabstand beträgt typischerweise 300 mm bis 600 mm, berechnet auf der Grundlage der Wannenlänge und der Tragfähigkeit.
5. Stapel- und Positionierungsstrukturen : Tabletts für die mehrschichtige Stapelung sollten mit Positionierungsvorsprüngen oder Führungssäulen ausgestattet sein, um sicherzustellen, dass die Abweichung in der Vertikalität der Stapelung 2 mm/m nicht überschreitet, um ein Umkippen zu verhindern und die Ofengasströmungskanäle sicherzustellen.

Herstellungsprozesse und Qualitätskontrolle

Die Herstellung von Wärmebehandlungswannen umfasst Präzisionsguss-, Schweiß- oder Schmiedeverfahren. Die Qualitätskontrolle in jeder Phase wirkt sich direkt auf die Zuverlässigkeit und Lebensdauer des Endprodukts aus.

Vorteile von Präzisionsgussverfahren

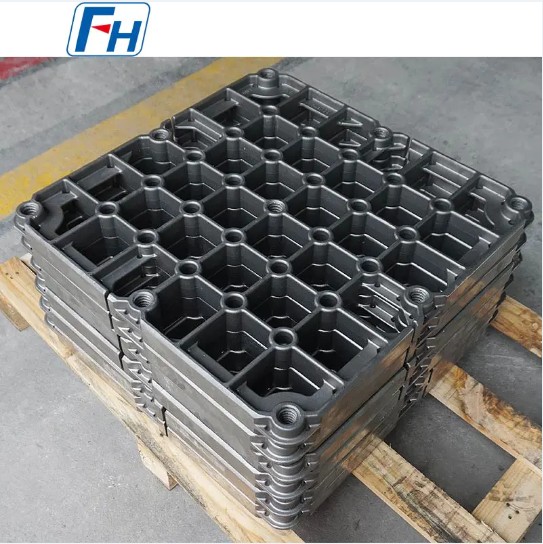

Für Tabletts mit komplexen Formen mit zahlreichen Rippen und offenen Strukturen ist Präzisionsguss (Feinguss oder Sandguss) das bevorzugte Verfahren. Gussschalen ermöglichen eine endkonturnahe Umformung mit Materialausnutzungsgraden von bis zu 70 % oder mehr, eine gleichmäßige Innenstruktur und keine von der Schweißwärme beeinflussten Zonen. Gussschalen mit Vakuumschmelz- und gerichteter Erstarrungstechnologie weisen eine um 25 bis 35 % höhere Hochtemperaturbruchfestigkeit auf als geschweißte Strukturen , besonders geeignet für hochbelastete Dauerbetriebsumgebungen.

Prozesskontrolle für Schweißkonstruktionen

Geschweißte Tabletts eignen sich für große oder extragroße Spezifikationen (Einzelstückgewicht über 500 kg). Beim Schweißen müssen hitzebeständige Zusatzstoffe verwendet werden, die zum Grundmetall passen, und die Wärmezufuhr muss streng kontrolliert werden. Eine Nachbehandlung der Schweißlösung bei 1050 °C bis 1100 °C ist zwingend erforderlich, um Schweißeigenspannungen zu beseitigen und die Korrosionsbeständigkeit wiederherzustellen . Die Qualität der Schweißnähte muss durch Röntgenprüfung (RT) oder Ultraschallprüfung (UT) überprüft werden, um sicherzustellen, dass es keine Verbindungsfehler, Porosität und andere Mängel gibt.

Qualitätskontrollstandards

• Analyse der chemischen Zusammensetzung: Spektrometer-Erkennung von Legierungselementgehalten, um die Einhaltung von Materialstandards (wie DIN-, ASTM- oder GB-Standards) sicherzustellen.
• Prüfung der mechanischen Eigenschaften: Zugprüfungen bei Raumtemperatur und hoher Temperatur, Härteprüfung zur Überprüfung der Materialfestigkeitsindikatoren
• Prüfung der Maßhaltigkeit: Erkennung kritischer Passmaße mit einem Koordinatenmessgerät (KMG), wobei die Toleranzen typischerweise innerhalb von ±1 mm liegen
• Inspektion der Oberflächenqualität: Sicht- und Eindringprüfung (PT), um sicherzustellen, dass keine Risse, Sandlöcher und andere Oberflächenfehler vorhanden sind
• Zertifizierung des Managementsystems: Zertifizierung des Qualitätsmanagementsystems ISO9001 und des Umweltmanagementsystems ISO14001 zur Gewährleistung der vollständigen Rückverfolgbarkeit des Prozesses

Lebensdauerverlängerungs- und Wartungsstrategien

Selbst mit den hochwertigsten Materialien und Verfahren haben Wärmebehandlungswannen unter rauen Betriebsbedingungen eine begrenzte Lebensdauer. Wissenschaftliche Wartungsstrategien können die durchschnittliche Lebensdauer um 30 bis 50 % verlängern.

Häufige Fehlermodi und vorbeugende Maßnahmen

Best Practices für die tägliche Wartung

• Lastkontrolle : Die Belastung einer einzelnen Wanne sollte 85 % der Auslegungslast nicht überschreiten, um eine lokale Spannungskonzentration zu vermeiden, die zu einer frühen Verformung führt
• Temperaturmanagement : Die tatsächliche Betriebstemperatur sollte mindestens 50 °C unter der maximalen Betriebstemperatur des Materials liegen, um einen Sicherheitsspielraum für versehentliche Überhitzung zu bieten
• Regelmäßige Inspektion : Führen Sie alle 500 Ofenzyklen eine umfassende Inspektion durch und messen Sie die Verformung kritischer Abmessungen. Stellen Sie die Verwendung ein, wenn die Verformung 3 mm überschreitet
• Oberflächenreinigung : Entfernen Sie anhaftende Oxidschichten und aufgekohlte Schichten umgehend, um eine lokale Beschleunigung der Korrosion und eine Kontamination der Werkstückoberfläche zu verhindern
• Rotationsnutzung : Richten Sie ein Rotationssystem für die Tabletts ein, um zu verhindern, dass einzelne Tabletts dauerhaft unter hoher Belastung arbeiten, und um den Gesamtverschleiß auszugleichen

Kundenspezifisches Design: Anpassung an spezifische Prozessanforderungen

Während standardisierte Tabletts Vielseitigkeit und Wirtschaftlichkeit bieten, können kundenspezifische Designs die Qualität der Wärmebehandlung und die Produktionseffizienz in bestimmten Prozessszenarien deutlich verbessern.

Wenn maßgeschneiderte Tabletts benötigt werden

Maßgeschneidert Wärmebehandlungswannen werden empfohlen, wenn die folgenden Bedingungen auftreten:

• Werkstücke haben spezielle Formen (z. B. lange Wellen, dünnwandige Teile, unregelmäßige Formen), die nicht stabil auf Standardtabletts positioniert werden können oder bei denen das Risiko einer Kollisionsbeschädigung besteht
• Prozesse erfordern eine strikte Temperaturgleichmäßigkeit (z. B. ±3 °C für Luft- und Raumfahrtteile) und erfordern eine optimierte Wannenbelüftungsstruktur
• Die Lebensdauer vorhandener Tabletts ist zu kurz, und der häufige Austausch führt zu Ausfallzeiten, die die zusätzlichen Kosten für die Anpassung übersteigen
• Automatisierte Produktionslinien erfordern eine präzise Zusammenarbeit der Tabletts mit Roboterarmen und Fördersystemen
• Bei Produkten mit hoher Wertschöpfung werden extrem hohe Anforderungen an die Oberflächenqualität gestellt, so dass Kontaktstellen mit der Schale vermieden werden müssen

Wichtige Eingabeparameter für kundenspezifisches Design

Für die professionelle individuelle Gestaltung von Tabletts müssen Benutzer die folgenden technischen Parameter angeben: Ofentyp und effektive Abmessungen der Arbeitszone, maximale Betriebstemperatur und Anforderungen an die Temperaturgleichmäßigkeit, Einzelstück- und Gesamtgewicht der im Ofen beladenen Werkstücke, Art der Prozessatmosphäre (Oxidation/Aufkohlung/Nitririerung/Vakuum), Be-/Entlademethode (manuell/Gabelstapler/Roboterarm), erwartetes Lebensdauerziel . Basierend auf diesen Parametern können Ingenieure mithilfe der Finite-Elemente-Analyse (FEA) die thermische und mechanische Spannungsverteilung simulieren, die Struktur optimieren und die Lebensdauer vorhersagen.
