Vorrichtungen zur Wärmebehundlung dienen als wesentliche Schnittstelle zwischen Werkstücken und thermischen Bearbeitungsanlagen. Ihre Designrationalität, Materialauswahl und Fertigungsqualität bestimmen direkt die Gleichmäßigkeit, Wiederholbarkeit und Endproduktqualität des gesamten Wärmebehandlungszyklus. In der industriellen Produktion ca 30 %–40 % Viele Mängel bei der Wärmebehandlung – wie Verformung, Oxidation und ungleichmäßige Aufkohlung – sind direkt auf unsachgemäße Konstruktion oder Verwendung der Vorrichtung zurückzuführen. Daher ist die Auswahl der richtigen Wärmebehandlungsvorrichtung keine sekundäre betriebliche Entscheidung, sondern ein strategischer Faktor, der über Erfolg oder Misserfolg des thermischen Prozesses entscheidet.

Aus praktischer technischer Sicht müssen Wärmebehandlungsvorrichtungen gleichzeitig drei zentrale Leistungskriterien erfüllen: Strukturstabilität bei hohen Temperaturen (Aufrechterhaltung der Form und Tragfähigkeit bei Zieltemperaturen), Wärmeleitfähigkeitseffizienz (Gewährleistung einer gleichmäßigen Erwärmung der Werkstücke) und chemische Verträglichkeit (Vermeidung unerwünschter Reaktionen mit der Ofenatmosphäre oder Werkstückoberflächen). Das Fehlen einer dieser Kennzahlen führt zu erhöhten Chargenausschussraten oder einem deutlich erhöhten Energieverbrauch.

Wie die Materialauswahl die Leistung und Langlebigkeit von Vorrichtungen unterstützt

Gängige hitzebeständige Legierungsmaterialien und ihre Betriebstemperaturbereiche

Die wichtigsten Überlegungen für Vorrichtung zur Wärmebehandlung Materialien zeichnen sich durch dauerhafte Festigkeit bei erhöhten Temperaturen, Oxidationsbeständigkeit und Aufkohlungsbeständigkeit aus. Verschiedene Legierungen eignen sich für unterschiedliche Prozesstemperaturen und atmosphärische Bedingungen. Eine falsche Materialauswahl bleibt eine der Hauptursachen für vorzeitigen Geräteausfall.

Typische Fehlermodi und Präventionsstrategien

Wärmebehandlungsvorrichtungen unterliegen bei längerem zyklischem Betrieb bei hohen Temperaturen mehreren Degradationsrisiken. Zu den häufigsten Fehlerarten gehören:

• Rissbildung durch thermische Ermüdung : Durch wiederholte Heiz- und Kühlzyklen kommt es zu einer Anhäufung innerer Spannungen, wobei Mikrorisse typischerweise danach entstehen 500–800 Zyklen und sich schließlich zu Brüchen durch die Dicke ausbreitet.
• Kriechverformung : Unter anhaltender Hochtemperaturbelastung unterliegen Materialien einer irreversiblen plastischen Verformung. Bei einer 1.4848-Legierung kann bei 900 °C und einer Spannung von 50 MPa eine Kriechdehnung auftreten 2 %–3 % nach 1.000 Stunden Dies beeinträchtigt direkt die Positionierungsgenauigkeit der Vorrichtung.
• Versprödung durch Aufkohlung : In kohlenstoffreichen Atmosphären diffundieren Kohlenstoffatome in die Korngrenzen und bilden spröde Karbidphasen, was zu einer dramatischen Verringerung der Materialzähigkeit und einem erhöhten Bruchrisiko führt.
• Oxidationsverschwendung : In oxidierenden Atmosphären verdicken und platzen Oberflächenoxidablagerungen kontinuierlich, was zu einer Verringerung des Querschnitts und einer verminderten Tragfähigkeit führt.

Um diese Fehlerarten abzumildern, werden in der technischen Praxis typischerweise die folgenden Maßnahmen eingesetzt: Auswahl hochlegierter Materialien auf Nickelbasis, um die Kriechfestigkeit zu verbessern; Aufbringen von Antioxidationsbeschichtungen auf Vorrichtungsoberflächen; Optimierung der Heiz-Kühlraten zur Reduzierung von Thermoschocks; und die Erstellung regelmäßiger Inspektions- und Austauschprotokolle, um eine Verschlechterung zu erkennen, bevor es zu einem katastrophalen Ausfall kommt.

Welche Vorrichtungstypen passen zu Ihrer Ofenkonfiguration und Ihren Prozessanforderungen?

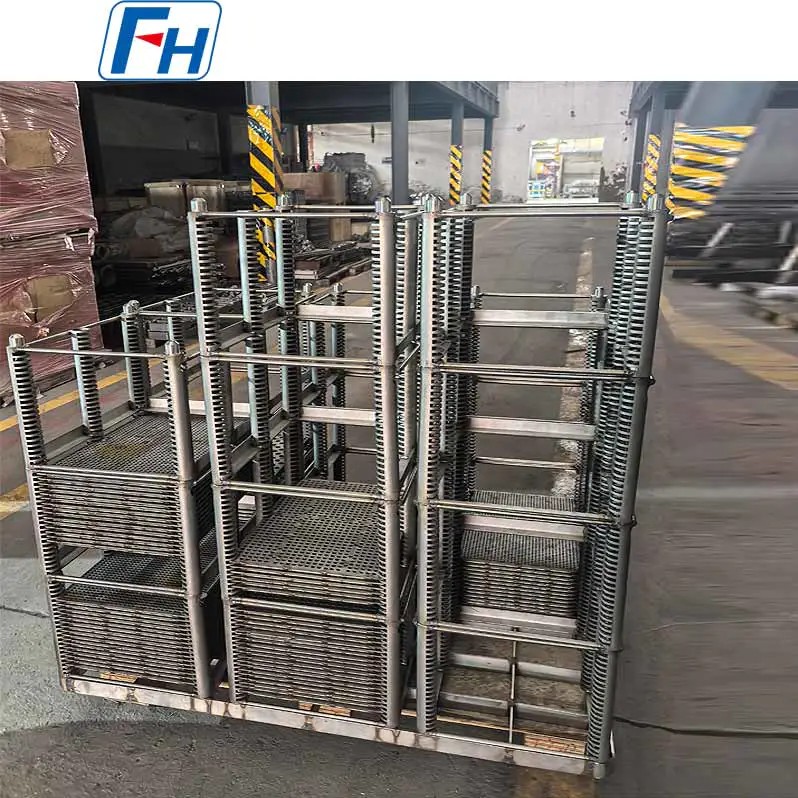

Primäre Vorrichtungsformen nach Ofenkategorie

Unterschiedliche Ofentypen stellen grundlegend unterschiedliche Anforderungen an die Vorrichtungsgeometrie, die Maßhaltigkeit und die Beschickungsmethode. Eine Nichtübereinstimmung zwischen Vorrichtung und Ofen verringert nicht nur die Produktionseffizienz, sondern kann auch Sicherheitsrisiken mit sich bringen.

Technische Überlegungen bei der strukturellen Gestaltung von Vorrichtungen

Das strukturelle Design der Vorrichtung erfordert ein sorgfältiges Gleichgewicht zwischen Ladedichte and Gleichmäßigkeit des Wärmeflusses . Bei Aufkohlungsprozessen beispielsweise schränkt ein unzureichender Werkstückabstand die Atmosphärenzirkulation ein und führt zu ungleichmäßigen Härtetiefen; Zu große Abstände verringern die Beladungskapazität des Ofens und erhöhen den Energieverbrauch der Einheit. Die Erfahrung der Ingenieure zeigt, dass der Mindestabstand zwischen benachbarten Werkstücken in Aufkohlungsvorrichtungen eingehalten werden sollte 15–25 mm um eine ausreichende Luftzirkulation sicherzustellen.

Ein weiterer kritischer Faktor ist das Eigengewicht der Vorrichtung. Bei Tiefofenanwendungen beträgt das Gesamtgewicht von Vorrichtung und Werkstücken häufig 500 g Hunderte Kilogramm bis mehrere Tonnen , was Aufhängungs- und Stützkonstruktionen erfordert, die mit ausreichenden Sicherheitsmargen ausgelegt sind – typischerweise einem Sicherheitsfaktor von nicht weniger als 3.0 . Darüber hinaus wirkt sich die thermische Masse des Geräts selbst direkt auf die Aufheizzeit und den Energieverbrauch aus; Leichtbauweise bietet einen erheblichen Mehrwert bei der Energieeinsparung. Jeder 10 % Durch die Reduzierung des Vorrichtungsgewichts kann die Aufheizzeit um durchschnittlich verkürzt werden 5 %–8 % .

Welche Fertigungsprozesse verwandeln Entwürfe in zuverlässige Vorrichtungen?

Vergleich der wichtigsten Herstellungsrouten

Die Herstellung von Vorrichtungen zur Wärmebehandlung folgt hauptsächlich drei Prozessrouten: Gießen, Schweißen/Montage und Präzisionsbearbeitung. Jede Route ist für unterschiedliche Komplexitätsstufen und Präzisionsanforderungen geeignet.

• Präzisionsguss : Ideal für komplexe, hochintegrierte Vorrichtungen wie Wabenschalen und unregelmäßige Stützrahmen. Beim Feinguss wird eine Maßgenauigkeit von erreicht ±1,5 mm mit Oberflächenrauheit Ra von 6,3–12,5 μm . Der Vorteil liegt in der Bildung komplexer Innenhohlräume und dünnwandiger Strukturen, allerdings sind die Produktionsvorlaufzeiten länger und die Werkzeugkosten höher.
• Schweißmontage : Geeignet für große oder modulare Vorrichtungen, die aus Standardprofilen und -platten hergestellt werden. Geschweißte Vorrichtungen bieten Produktionsflexibilität und kürzere Lieferzyklen, Schweißzonen stellen jedoch Schwachstellen bei thermischer Ermüdung dar. Hochwertige Schweißvorrichtungen erfordern 100 % Qualifizierung der Schweißnahtprüfung und Spannungsarmglühen nach dem Schweißen.
• Bearbeitungsmontage : Wird auf hochpräzise Positionierungsvorrichtungen angewendet, z. B. spezielle Vorrichtungen für die Wärmebehandlung von Triebwerksschaufeln. Die CNC-Bearbeitung stellt sicher, dass kritische Positionierungsflächen eine Präzision von erreichen ±0,05 mm und erfüllt die strengen Anforderungen an die Verformungskontrolle bei der präzisen thermischen Verarbeitung.

Kritische Qualitätskontrollkontrollpunkte

Die Qualitätskontrolle für Wärmebehandlungsvorrichtungen erstreckt sich über den gesamten Herstellungsprozess. Zu den wichtigsten Inspektionsknoten gehören:

1. Rohstoffannahme : Spektroskopische Analyse bestätigt die Einhaltung der chemischen Zusammensetzung; Die metallografische Untersuchung bestätigt, dass die Korngröße nicht gröber ist als ASTM 4 , wodurch die Grundlage für Hochtemperaturleistung geschaffen wird.
2. Prüfung der Maßhaltigkeit : KMG-Überprüfung kritischer Baugruppenabmessungen mit kontrollierter Ebenheitsabweichung ±2 mm/m .
3. Zerstörungsfreie Prüfung : Röntgen- oder Ultraschallprüfung auf innere Schrumpfporosität und Einschlüsse in Gussteilen; Magnetpulver- oder Eindringprüfung auf oberflächliche und oberflächennahe Risse.
4. Validierung der Hochtemperaturleistung : Probevorrichtungen durchlaufen 24–48 Stunden Lasthaltetests bei Zielbetriebstemperaturen, um zu überprüfen, ob die Kriechverformung innerhalb zulässiger Grenzen bleibt.

Wie Lebensdauermanagement und Kostenoptimierung den ROI der Vorrichtung maximieren

Typische Lebensdauerdaten und Einflussfaktoren

Die Lebensdauer von Vorrichtung zur Wärmebehandlungs variiert erheblich je nach Material, Prozess und Betriebsbedingungen. Unter herkömmlichen Aufkohlungsbedingungen (930 °C, 8-12-Stunden-Zyklus) sind die typischen Lebensdauern für Vorrichtungen aus verschiedenen Materialien wie folgt:

Praktische Strategien zur Lebensverlängerung und Kostensenkung

Die Verlängerung der Lebensdauer der Vorrichtungen und die Reduzierung der Kosten pro Wärmebehandlung können aus mehreren Dimensionen angegangen werden:

• Abgestufte Nutzungsstrategie : Setzen Sie neue Vorrichtungen für Prozesse mit den strengsten Anforderungen an Verzerrung und Genauigkeit ein und stufen Sie sie dann schrittweise auf weniger anspruchsvolle Anwendungen herunter, um den Wert über den gesamten Lebenszyklus hinweg zu maximieren.
• Regelmäßige Reparatur und Sanierung : Vorrichtungen mit örtlicher Verformung oder geringfügigen Rissen können durch Richten, Schweißnahtreparatur und erneute Wärmebehandlung wiederhergestellt werden, wodurch die Lebensdauer verlängert wird 30 %–50 % .
• Optimierung der Betriebsbedingungen : Kontrollieren Sie die Heizraten auf nicht mehr als 150°C/Stunde um einen Thermoschock zu vermeiden; Führen Sie bei Aufkohlungsprozessen eine regelmäßige Kohlenstoffverbrennung durch, um chemische Angriffe durch Kohlenstoffablagerungen zu reduzieren.
• Bestands- und Rotationsmanagement : Führen Sie umfassende Vorrichtungsaufzeichnungen, die die Anzahl der Zyklen, Inspektionsdaten und den Wartungsverlauf verfolgen, um einen zustandsbasierten vorbeugenden Austausch zu ermöglichen und unerwartete Produktionsunterbrechungen zu vermeiden.

Welcher Entscheidungsrahmen stellt sicher, dass Sie die optimale Vorrichtung für Ihren Prozess auswählen?

Angesichts zahlreicher Material-, Struktur- und Lieferantenoptionen ermöglicht ein systematischer Auswahlrahmen eine optimale Entscheidungsfindung. Für die Auswertung wird folgende Prioritätenfolge empfohlen:

1. Prozesskompatibilität zuerst : Bestätigen Sie, dass die maximale Betriebstemperatur, die Atmosphärenkompatibilität und die Tragfähigkeit der Vorrichtung den Zielprozessanforderungen entsprechen – dies sind nicht verhandelbare harte Einschränkungen.
2. Überprüfung der Ofenanpassungsfähigkeit : Stellen Sie sicher, dass die Abmessungen der Vorrichtung, die Schnittstellengeometrie und die Beladungsmethoden vollständig mit der vorhandenen Ofenausrüstung kompatibel sind. Stellen Sie den Lieferanten bei Bedarf Ofenkammerzeichnungen zur Bestätigung zur Verfügung.
3. Bewertung der Lebenszykluskosten : Berechnen Sie die amortisierten Kosten pro Zyklus über die gesamte Lebensdauer des Geräts, anstatt nur die Anschaffungskosten zu vergleichen. Eine dauerhafte Fixierung 1.000 Zyklen kann niedrigere Kosten pro Zyklus liefern als eine preisgünstigere Alternative, die nur haltbar ist 300 Zyklen .
4. Lieferantenfähigkeit und Liefersicherheit : Bewerten Sie die Stabilität der Lieferantenmaterialquellen, die Produktionsqualitätskontrollsysteme und die bisherige pünktliche Lieferleistung, um eine zuverlässige langfristige Lieferung sicherzustellen.
5. Anpassung und technischer Support : Bei speziellen Werkstücken oder neuartigen Prozessen stellt die Fähigkeit des Lieferanten zur Designoptimierung und Prozesszusammenarbeit einen erheblichen langfristigen Partnerschaftswert dar.

Durch die Anwendung dieses systematischen Rahmens können Hersteller eine optimale Wirtschaftlichkeit bei der Investition in Vorrichtungen erzielen und gleichzeitig die Qualitätsgrundlage sichern, die für eine kontinuierliche Verbesserung der Wärmebehandlungsprozesse erforderlich ist.
