FH® 1.4852/310S austenitischer, hitzebeständiger Edelstahl, geschweißte Wärmebehandlungskörbe

FH® geschweißte Wärmebehandlungsvorrichtungen

Hauptvorteile

• Präzisionsschweißtechnik
  Hybrid-Laser-WIG-Schweißverfahren – minimale Wärmeeinflusszone, vollständige Durchdringung und glatte, spritzerfreie Nähte.
• Kein Schweißabfall oder Schweißspritzer
  Durch den sauberen Schweißprozess werden Schweißperlen oder Spritzer vermieden, die während der Verarbeitung auf Teile fallen können.
• Beständig gegen thermische Ermüdung
  Die spannungsarme Konstruktion und die optimierte Schweißnahtgeometrie widerstehen der Rissbildung auch bei Hunderten von Aufheiz- und Abkühlzyklen.
• Stärker als Besetzung
  Geschweißte Strukturen bieten eine höhere Zugfestigkeit und bessere Schlagfestigkeit als gegossene Alternativen – ideal für schwere Lasten.
• Vollständig anpassbar
  Jede Größe, Form oder Konfiguration – Tabletts, Körbe, Gitter, Gestelle, Hängevorrichtungen und teilespezifische Designs.

Schweißfähigkeiten

Warum sollten Sie sich für geschweißte FH®-Befestigungen entscheiden?

1. Präzisionsschweißen – Der FH®-Unterschied

2. Sauberer Betrieb – keine Teileverunreinigung
Schweißspritzer, lose Perlen oder grobe Schleifspuren können sich während des Ofenbetriebs lösen und auf Ihre Teile fallen – was zu Oberflächenfehlern oder Nacharbeiten führt. Das FH®-Laser-/WIG-Schweißen erzeugt saubere, glatte Nähte, die über Hunderte von Zyklen intakt bleiben.

3. Stärker als Guss – für schwere Lasten

4. Spannungsarme Konstruktion

• Alle FH®-Schweißvorrichtungen für den Einsatz bei hohen Temperaturen (≥600 °C) werden nach dem Schweißen einem Spannungsarmglühen angepasst. Stirbt:
• Reduziert Eigenspannungen beim Schweißen
• Verhindert Verformungen während der ersten Ofenzyklen
• Verlängert die thermische Ermüdungslebensdauer



Technische Spezifikationen

Qualitätskontrolle
Jede FH®-Schweißvorrichtung wird folgenden Prüfungen unterzogen:

1. Materialüberprüfung – MTC bestätigt Qualität und Zusammensetzung
2. Maßprüfung – ±1 mm Toleranz bei kritischen Maßen
3. Visuelle Schweißnahtprüfung – Keine Risse, Porosität oder Spritzer
4. Ebenheitsprüfung – Für Tabletten und Bodentabletts
5. Belastungstest – Auf Anfrage für schwere Ausführungen

Anwendungen
Prozesse:

• Härten / Abschrecken
• Temperieren
• Glühen
• Aufkohlen / Karbonitrieren
• Gas-/Plasmanitrieren
• Stressabbauend

Materialqualitätstabelle:

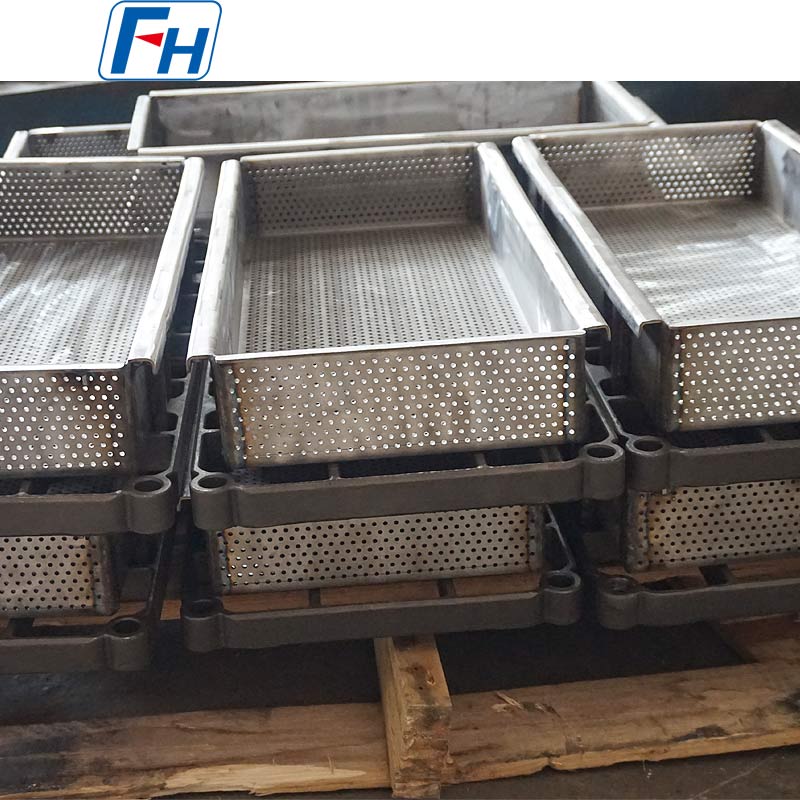

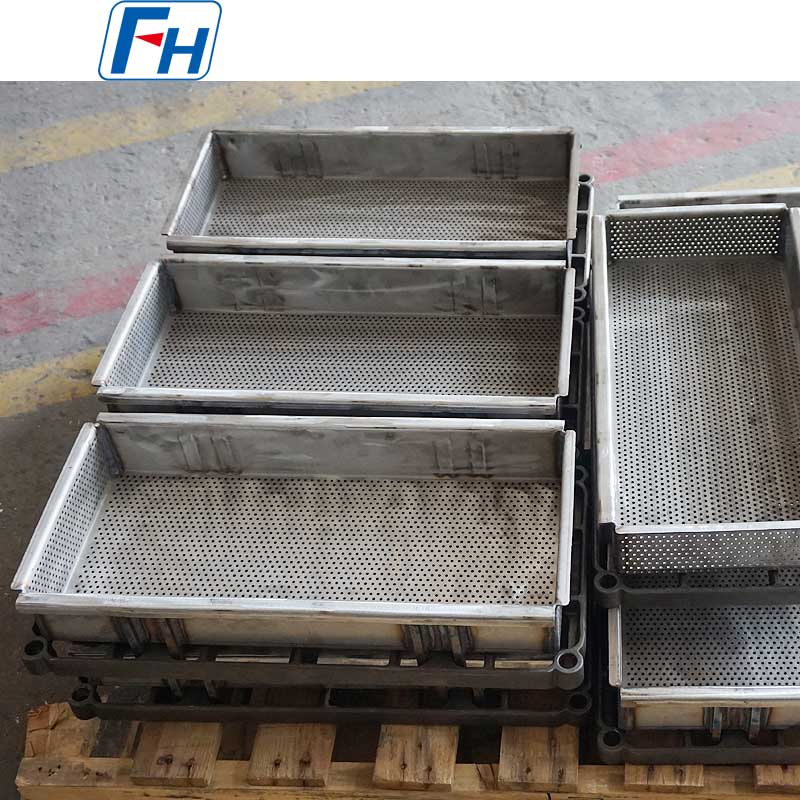

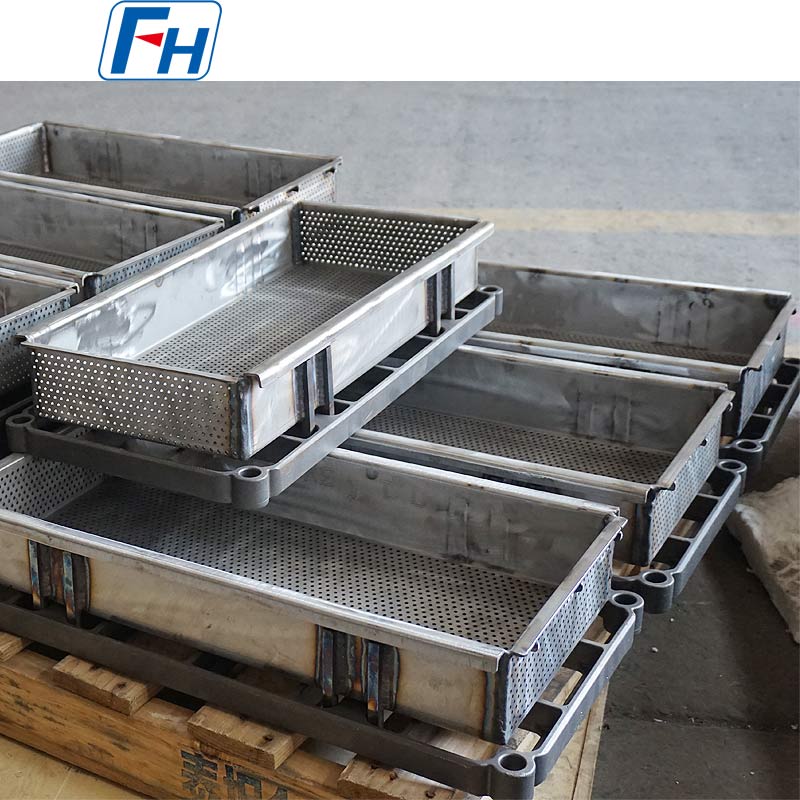

Echte Fotos von FH®-Wärmebehandlungsvorrichtungen

Bestellvorgang

• Geben Sie den Innendurchmesser (oder L×B), die Tiefe und die Zugangsmethode des Ofens an
• Teileabmessungen, maximales Ladegewicht pro Ladung und Betriebstemperatur teilen
• Atmosphäre angeben (Aufkohlen, Karbonitrieren, Glühen usw.)
• Die Ingenieure von FH® schlagen ein komplettes 3D-Layout für das Systemdesign vor
• Komponentenmengen bestätigen (eine Bodenwanne Anzahl Körbe)
• Produktion: 15–25 Werktage
• Im Lieferumfang enthalten: MTC, Prüfberichte, Stapeldiagramm, Pflegeanleitung



FAQ:

F1: Warum geschweißte Vorrichtungen gegenüber gegossenen Vorrichtungen bevorzugt?
A: Geschweißte Vorrichtungen bieten mehrere Vorteile:

• Höhere Festigkeit – bessere Zug- und Schlagfestigkeit
• Kürzere Lieferzeit – kein Modellguss erforderlich
• Einfachere Reparatur – beschädigte Schweißnähte können nachgeschweißt werden
• Keine Porosität – Gussteile können innere Hohlräume aufweisen
• Geringere Kosten für kleine Mengen – keine Werkzeuginvestitionen


Für komplexe Geometrien oder sehr hohe Stückzahlen kann Guss immer noch geeignet sein – FH® bietet beides.

F2: Welches Schweißverfahren verwendet FH®?
A: Für die meisten Wärmebehandlungsvorrichtungen verwenden wir Hybrid-Laser-WIG-Schweißen. Laser sorgt für tiefes Eindringen bei minimaler Wärmezufuhr; WIG sorgt für eine glatte, spritzerfreie Oberflächenbeschaffenheit. Diese Kombination erzeugt die stärksten und saubersten Schweißnähte für Ofenanwendungen.

F3: Wie verhindere ich Schweißrisse im Hochtemperaturbetrieb?
A: FH® verhindert Schweißnahtrisse durch drei Methoden:

• Materialauswahl – Verwendung schweißbarer hitzebeständiger Legierungen
• Vorbereitung vor dem Schweißen – saubere, richtig sitzende Verbindungen
• Spannungsarmglühen nach dem Schweißen – entfernt Restspannungen vor dem ersten Gebrauch


Unsere Vorrichtungen sind speziell für Temperaturwechsel konzipiert.

F4: Können Schweißspritzer oder Perlen auf meine Teile gefallen sein?
A: Nein. Beim FH®-Laser-/WIG-Schweißen entstehen keine Spritzer – im Gegensatz zum Stab- oder MIG-Schweißen. Schweißnähte sind glatt und vollständig verschmolzen. Es ist kein Schleifen nach dem Schweißen erforderlich, was bedeutet, dass kein Schleifstaub oder Spannungsfehler entstehen.

F5: Können Sie meine geschweißte Vorrichtung reparieren?
A: Ja, wenn der Schaden lokalisiert ist. Wir können:

• Rissige Verbindungen nachschweißen
• Beschädigte Abschnitte ersetzen
• Stärken Sie Schwachstellen


Kontaktieren Sie uns mit Fotos für eine Reparaturbewertung. Stark verformte oder aufgekohlte Vorrichtungen können normalerweise nicht repariert werden.

F6: Welche Materialien kann FH® für Wärmebehandlungsvorrichtungen schweißen?
A: Wir schweißen alle gängigen Wärmebehandlungsmaterialien:

• Kohlenstoffstahl (Niedertemperaturanwendungen)
• 310S (UNS S31008)
• 1.4828 (X15CrNiSi20-12)
• 1.4849 (X15CrNiSi25-21)
• Inconel/Ni-Basislegierungen


Kontaktieren Sie uns für andere Legierungen.

F7: Stellen Sie Schweißinspektionsberichte zur Verfügung?
A: Ja. Die Standardinspektion umfasst Sicht- und Maßkontrollen. Für kritische Anwendungen können wir auf Anfrage Farbeindringprüfungsberichte (PT) oder Röntgenprüfberichte (Röntgen) bereitstellen.

F8: Was ist Ihre Garantie?
A: 12 Monate gegen Herstellungsfehler (Schweißrisse, Materialfehler, schlechte Verarbeitung). Normaler Verschleiß, einschließlich Kriechen, thermische Ermüdung und Angriffe durch die Atmosphäre, ist nicht abgedeckt – diese sind im Laufe der Zeit zu erwarten. Alle Geräte werden vor dem Versand überprüft.

F9: Wie bestelle ich eine individuell geschweißte Vorrichtung?
A: Einfacher Prozess:

1. Senden Sie uns Ihre Teilezeichnungen, Ofenabmessungen und Prozessdetails
2. FH® erstellt innerhalb von 48 Stunden einen CAD-Entwurf und ein Angebot
3. Design genehmigen und Bestellung aufgeben
4. Produktion: 10–20 Werktage
5. Lieferung mit MTC und Inspektionsbericht
