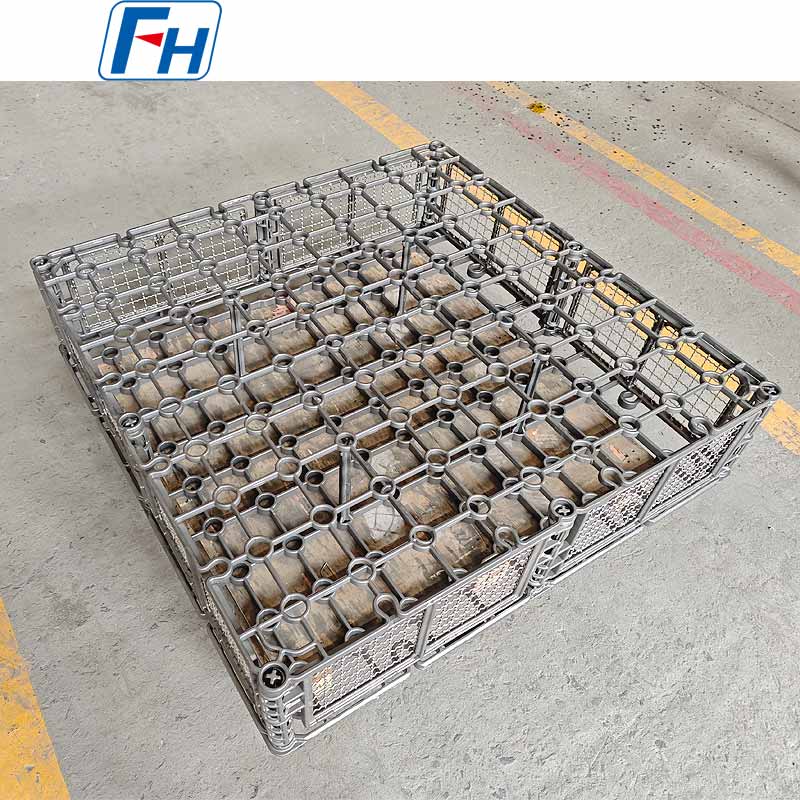

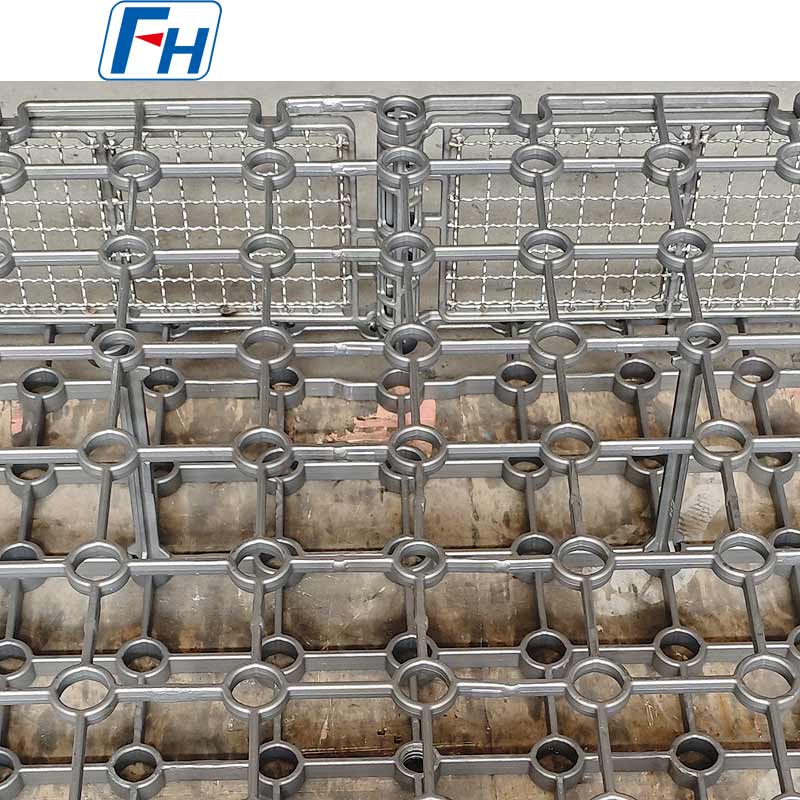

FH® Cr25Ni20 kombinierter Wärmebehandlungs-Ladekorb für Salzbad-Rollenherdofen

Kombinierte Beschickungskörbe für FH®-Salzbadöfen

Hauptvorteile

• Modulares / Kombinationsdesign
  Zusammensteckbarer Boden, Seitenwände, Trennwände und Hängerahmen – konfigurieren Sie mehrere Korbgrößen aus einem Komponentensatz.
• Salzbadspezifisches Design
  Optimierter offener Bereich für schnelles Salzabfließen beim Heben aus dem Ofen – minimiert Salzaustrag und Austragsverluste.
• Korrosionsbeständige Materialien
  Spezielle Legierungen, die für Umgebungen mit geschmolzenem Salz (Chlorid-, Nitrat-, Cyanid- oder neutrale Salzbäder) ausgewählt wurden – widerstehen Lochfraß und intergranularem Angriff.
• Thermoschockbeständig
  Entwickelt, um wiederholtem Eintauchen in geschmolzenes Salz bei 500–1050 °C und anschließendem Abschrecken standzuhalten – keine Risse oder Verformungen.
• Schnellentwässerungsgeometrie
  Abgeschrägte oder sich verjüngende Bodenstangen, große Ablauföffnungen und antihaftbeschichtete Oberflächen – Salz fließt schnell ab und verringert so die Abkühlung und Verfestigung am Korb.
• Einfache Wartung und Reparatur
  Modulare Komponenten können einzeln ausgetauscht werden – es ist nicht nötig, den gesamten Korb wegzuwerfen, wenn ein Abschnitt abgenutzt ist.

Technische Spezifikationen

Warum sollten Sie sich für die modulare Salzbadkörbe von FH® entscheiden?

1. Speziell für Salzbad-Herausforderungen entwickelt

2. Modular/kombiniert = flexibel und kostengünstig

3. Materialauswahl für Salzbäder

4. Schnelle Entwässerung – Salzverlust reduzieren
Jedes Kilogramm Salz, das aus dem Ofen geholt wird, kostet Geld und verursacht Probleme bei der Haushaltsführung. FH® Salzbadkörbe verfügt über:

• Mindestens 60 % offene Bodenfläche
• Konische oder abgerundete Stäbe – Salz läuft ab, statt zu haften
• Glatte, antihaftbeschichtete Oberfläche
• Optimierte Hubgeschwindigkeitsempfehlungen

Standardkonfigurationen

• Konfiguration A – Einzelschicht
  Nur Basis-Einhängerahmen – für große, schwere Einzelteile
• Konfiguration B – Mehrschichtig mit Trennwänden
  Bodenseitenwände 2–3 Trennebenen – für getrennt gestapelte mittlere Teile
• Konfiguration C – Feinteilekorb
  Boden mit perforiertem Einsatzdeckel – für Kleinteile wie Befestigungselemente, Stifte
• Konfiguration D – Stapel mit hoher Dichte
  Bodenhohe Seitenwände mit mehreren Trennwänden – für hohe Teiledichte

Alle Konfigurationen sind unter Verwendung desselben Basismoduls austauschbar.

Anwendungen

• Salzbadhärten (Werkzeugstahl, Schnellarbeitsstahl)
• Salzbadtemperierung (Nitratsalze)
• Salzbadaufkohlung / Carbonitrierung (Cyanidsalze)
• Martemperierung / Austemperierung
• Lösungsbehandlung von Nichteisenlegierungen
• Teile: Bohrer, Gewindebohrer, Matrizen, Stempel, Zahnräder, Federn, Befestigungselemente, Werkzeuge/Vorrichtungen

Materialqualitätstabelle:

Echte Fotos von FH®-Wärmebehandlungsvorrichtungen

Bestellvorgang

1. Stellen Sie Folgendes bereit:

• Salzart und Betriebstemperatur
• Arbeitsabmessungen des Ofens (Tiefe, Durchmesser oder Breite)
• Teilegrößenbereich (Minimum bis Maximum)
• Chargengewicht pro Zyklus
• Hebemethode (Kranhaken, manuelle Zange, automatisiertes Hebezeug)

2. FH® schlägt vor:

• Materialqualität basierend auf Salzchemie
• Modularer Aufbau (Basis welche Module)
• Entwässerungsoptimierung
• CAD-Zeichnung zur Genehmigung

3. Produktion: 10–20 Werktage

4. Im Lieferumfang enthalten: MTC, Montageanleitung, Salzbad-Pflegeanleitung

FAQ:

F1: Warum benötige ich einen speziellen Korb für Salzbadöfen? Kann ich meinen normalen Härtekorb nicht verwenden?
A: Normale Körbe sind nicht für geschmolzenes Salz geeignet. Sie fangen Salz in Ecken und geschlossenen Bereichen ein, was zu Folgendem führt:

• Übermäßiger Salztransport (Verschwendung und Unordnung)
• Salzverfestigung in Rohren oder Hohlprofilen (Reinigung nicht möglich)
• Beschleunigte Korrosion durch stehendes Salz
• Rissbildung durch thermischen Schock


FH®-Salzbadkörbe verfügen über einen offenen Abfluss, antihaftbeschichtete Oberflächen und korrosionsbeständige Legierungen.

F2: Was bedeutet „modular“ und warum ist es nützlich?
A: Modular bedeutet, dass der Korb aus austauschbaren Komponenten besteht – Boden, Seitenwände, Trennwände, Einsätze. Vorteile:

• Ein Sockel funktioniert mit unterschiedlichen Seitenhöhen und Trennwänden
• Ändern Sie die Konfiguration für verschiedene Teilegrößen, ohne einen neuen Korb zu kaufen
• Ersetzen Sie nur verschlissene Teile und nicht den gesamten Korb
• Einfachere Reinigung – für vollen Zugriff zerlegen

F3: Wie verhindere ich, dass Salz nach dem Herausnehmen am Korb kleben bleibt?
A: Drei Faktoren:

• Design – Offener Boden und konische Stangen ermöglichen ein schnelles Abfließen des Salzes
• Oberflächenbeschaffenheit – glatte, antihaftbeschichtete Oberfläche (gestrahlt oder voroxidiert)
• Hubgeschwindigkeit – langsames Zurückziehen (2–4 Sekunden pro 100 mm), um eine Entwässerung zu ermöglichen


FH®-Körbe sind für alle drei optimiert.

F4: Wie entferne ich Salzreste aus dem Korb?
A: Lassen Sie den Korb nach jedem Gebrauch abkühlen und gehen Sie dann wie folgt vor:

• In heißem Wasser einweichen, um Nitrat-/Nitritsalze aufzulösen (Spülwasser auffangen – nicht unbehandelt in die Kanalisation ablassen)
• Befolgen Sie bei Chlorid-/Cyanidsalzen das Sicherheitsverfahren Ihrer Anlage (normalerweise Wasserspülung mit Neutralisation).
• Bei hartnäckigen Rückständen leicht perlstrahlend


Verwenden Sie niemals Bürsten aus Kohlenstoffstahl – sie hinterlassen eingebettete Partikel, die die Korrosion fördern.

F5: Kann ich denselben Korb für verschiedene Salzarten (z. B. Nitrat und Chlorid) verwenden?
A: Nicht empfohlen. Kreuzkontaminationen können:

• Gefährliche chemische Reaktionen hervorrufen (z. B. Nitratcyanid)
• Korrosion beschleunigen


Wir empfehlen für jede Salzsorte spezielle Körbe. FH® kann Körbe zur eindeutigen Identifizierung nach Salztyp kennzeichnen.

F6: Der Korb wird mit einem Deckenlift angehoben. Sind Hebeösen vorhanden?
A: Ja. Alle FH®-Salzbadkörbe verfügen über einen Aufhängerahmen oder Bügel mit verstärkten Hebeösen. Wir benötigen den Typ Ihres Hebehakens und die Durchfahrtshöhe, um den richtigen Eingriff zu gewährleisten.

F7: Kann ich einen perforierten Einsatz für sehr kleine Teile (z. B. 2-mm-Stifte) erhalten?
A: Ja. Wir bieten herausnehmbare perforierte Einsätze oder feinmaschige Einsätze an, die in den modularen Korb passen. Perforationsgröße ab 1 mm. Der Einsatz ist zur Reinigung und Teileentladung abnehmbar.

F8: Was ist Ihre Garantie?
A: 12 Monate gegen Herstellungsfehler (Schweißrisse, Materialfehler, schlechter Sitz der Module). Korrosion und thermische Ermüdung sind prozessabhängig und nicht abgedeckt – FH® empfiehlt Ihnen jedoch das richtige Material für Ihr spezifisches Salzbad, um die Lebensdauer zu maximieren.
