Kundenspezifisches Strahlungsrohr vom Typ P für Industrieöfen

Strahlrohrbaugruppe aus hitzebeständiger Legierung | Kundenspezifische Montageplatte und Anschlüsse | FH®-Legierung
FH®-Legierung fertigt kundenspezifische Strahlrohre vom Typ P für Industrieöfen und Wärmebehandlungsgeräte und liefert komplette Strahlrohrbaugruppen gemäß Kundenzeichnungen, Ofenabmessungen, Betriebstemperatur, Atmosphäre und Anforderungen an das Brennersystem.

Die P-förmige Konfiguration kombiniert lange gerade Strahlungsabschnitte mit Rückführungsbögen und schafft so einen verlängerten Heizpfad in einem relativ kompakten Ofenraum.

Dieser Strahlrohrtyp eignet sich für industrielle Heizsysteme, die eine indirekte Beheizung, eine kontrollierte Ofenatmosphäre, eine stabile Wärmeverteilung und eine maßgeschneiderte Ofenintegration erfordern.

Produktübersicht

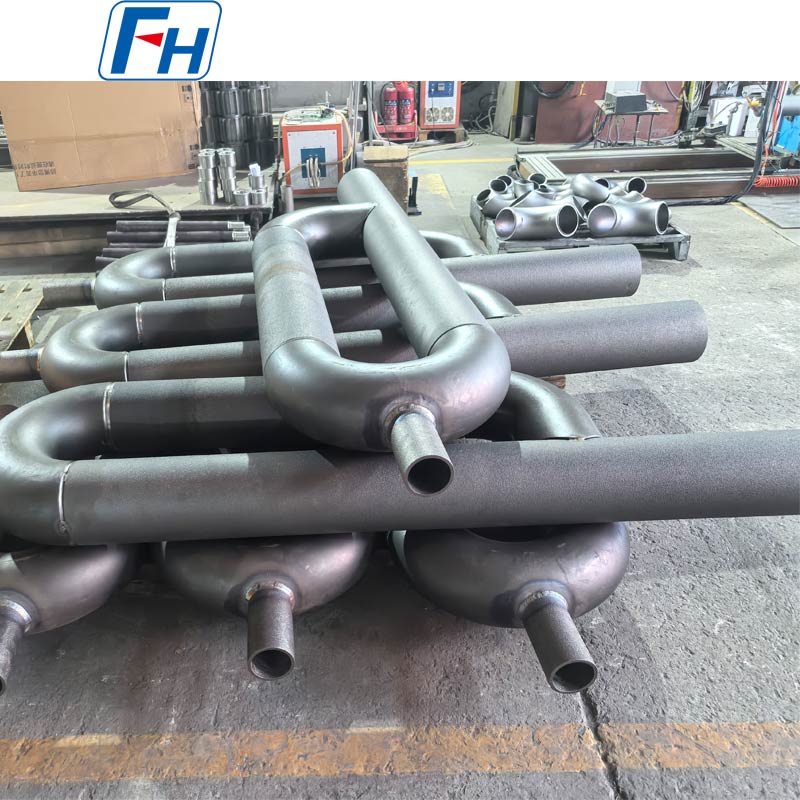

Ein Strahlrohr vom P-Typ verwendet mehrere gerade Rohrabschnitte und Rücklaufbögen, um einen kontinuierlichen Heizpfad zu bilden.
Im Vergleich zu einem herkömmlichen geraden Strahlrohr kann die P-Typ-Struktur eine längere Strahlfläche bieten und gleichzeitig eine kompakte Installationsanordnung beibehalten.
Das abgebildete Produkt kann als komplette Baugruppe hergestellt werden, einschließlich:

• Hauptstrahlrohrabschnitte

• Rückbiegungen

• Montageplatte

• Brennerseitiger Anschluss

• Auslass-/Abgasanschluss

• Stützkomponenten

• Benutzerdefinierte Installationsschnittstellen


FH® Alloy unterstützt sowohl neue Ofenprojekte als auch die Herstellung von Ersatzstrahlrohren.

Typische Spezifikationen

Abmessungen des P-Typ-Strahlungsrohrs
Jedes Strahlrohr vom Typ P kann entsprechend dem Ofenlayout des Kunden hergestellt werden.

Zu den typischen Dimensionsparametern gehören:

• OD – Rohraußendurchmesser

• WT – Wandstärke

• L – Gesamtlänge

• C – Achsabstand

• R – Rückkehrbiegeradius

• W – Gesamtbreite

• Montageplatte dimensions

• Durchmesser des Verbindungsrohrs

• Verbindungslänge

• Abmessungen der Befestigungslöcher

• Abmessungen der Brennerschnittstelle


Zeichnungsreferenz

• OD = Außendurchmesser

• WT = Wandstärke

• L = Gesamtlänge

• C = Achsabstand

• R = Biegeradius


Alle Abmessungen können nach Kundenzeichnungen, Mustern oder vorhandenen Ofenabmessungen angepasst werden.

P-förmige Multi-Pass-Struktur
Der Hauptunterschied zwischen einem P-Strahlrohr und einem herkömmlichen geraden Strahlrohr liegt in der Rückströmungsgeometrie.
Mehrere gerade Abschnitte werden durch gekrümmte Rücklaufabschnitte verbunden und bilden so einen längeren internen Strömungsweg.
Dieses Design kann Folgendes bieten:

• Größere Strahlungsheizfläche

• Längerer Heizweg

• Kompakte Einbauanordnung

• Flexible Ofenanordnung

• Stabile Wärmeübertragung

• Kundenspezifische Brenner- und Abgasanordnung


Die genaue P-Geometrie sollte entsprechend dem tatsächlichen Ofen entworfen werden, anstatt für jede Anwendung eine Standardabmessung zu verwenden.

Hitzebeständige Legierungsmaterialien
Die Materialauswahl ist entscheidend für die Lebensdauer von Strahlrohren.
FH® Alloy kann P-Typ-Strahlungsrohre aus verschiedenen hitzebeständigen Materialien herstellen, darunter:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Hitzebeständige Cr-Ni-Legierungen

• Hitzebeständige Legierungen mit hohem Ni-Gehalt

• Hochtemperaturlegierungen auf Nickelbasis

• Andere kundenspezifische Qualitäten


Bei der Materialauswahl sollten Folgendes berücksichtigt werden:

• Betriebstemperatur

• Ofenatmosphäre

• Brennerbedingungen

• Temperaturwechselfrequenz

• Oxidationsbedingungen

• Rohrwandstärke

• Erforderliche Lebensdauer


Wenn das Material nicht spezifiziert ist, kann FH® Alloy Unterstützung bei der Materialauswahl basierend auf den tatsächlichen Betriebsbedingungen des Ofens leisten.

Entwickelt für die indirekte Ofenheizung
Strahlrohre vom Typ P werden üblicherweise dort eingesetzt, wo die Brennerflamme und die Verbrennungsgase von der Arbeitskammer des Ofens getrennt bleiben müssen.
Die Wärme wird durch die Strahlrohrwand übertragen und auf die Werkstücke im Ofeninneren abgestrahlt.
Diese Vereinbarung kann dazu beitragen, Folgendes zu erreichen:

• Kontrollierte Ofenatmosphäre

• Reduzierter direkter Flammenkontakt

• Stabilere Heizung

• Gleichmäßige Temperaturverteilung

• Zuverlässiger Dauerbetrieb


Kundenspezifische Montageplatte und Anschlüsse

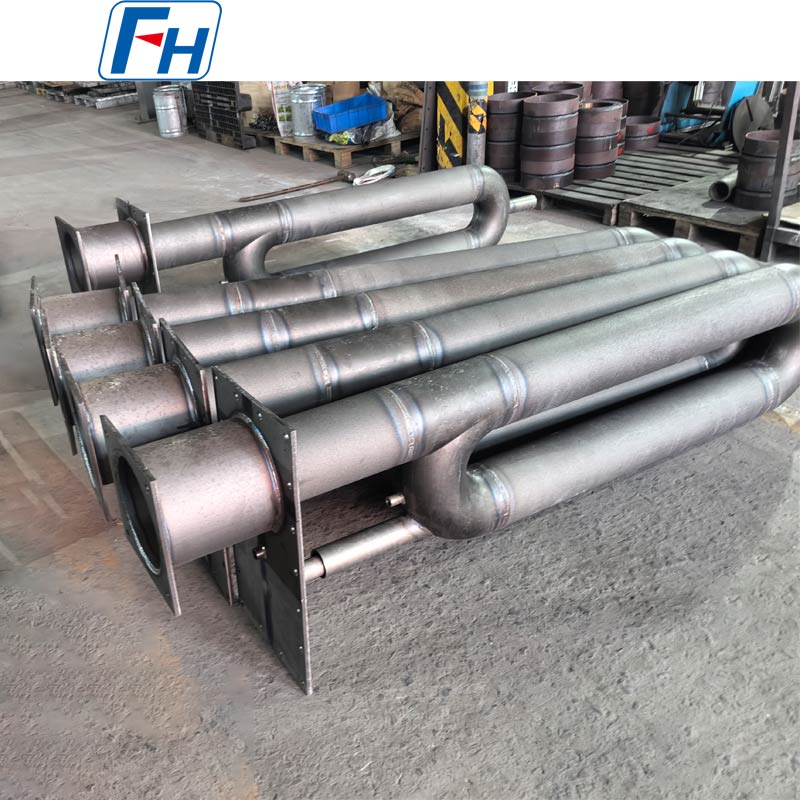

Das gezeigte Strahlrohr vom Typ P verwendet eine kundenspezifische Montageplatte und eine Endverbindungsstruktur.
FH® Alloy kann Folgendes anpassen:

• Montageplatte width and height

• Plattenstärke

• Anzahl der Befestigungslöcher

• Lochdurchmesser und Position

• Brenneranschluss

• Abgasanschluss

• Durchmesser des Verbindungsrohrs

• Stützstruktur

• Einbauausrichtung


Dadurch kann die komplette Baugruppe an die bestehende Ofenschnittstelle des Kunden angepasst werden.

Typische Anwendungen
Strahlrohre vom Typ P werden häufig verwendet in:

• Wärmebehandlungsöfen

• Glühöfen

• Härteöfen

• Temperöfen

• Aufkohlungsöfen

• Durchlauföfen

• Rollenherdöfen

• Öfen mit Schutzatmosphäre

• Stahlverarbeitungslinien

• Industrielle Heizsysteme


Sie eignen sich besonders für Anwendungen, die einen langen Strahlungsheizweg bei begrenztem Ofenraum erfordern.

Herstellungsprozess
Abhängig vom Design kann die Herstellung Folgendes umfassen:
Materialvorbereitung → Rohrproduktion → Vorbereitung des geraden Abschnitts → Herstellung von Rückbiegungen → Montage → Schweißen → Herstellung von Montageplatten → Bearbeitung → Maßkontrolle → Oberflächenreinigung → Endkontrolle

Zu den wichtigsten Fertigungskontrollen gehören:

• Rohrgeradheit

• Konsistenz der Wandstärke

• Biegegeometrie

• Achsabstand

• Schweißqualität

• Verbindungsausrichtung

• Montageplatte accuracy

• Gesamtmaßtoleranz


Bei komplexen P-Typ-Strukturen ist die Aufrechterhaltung der korrekten Ausrichtung zwischen mehreren Rohrabschnitten besonders wichtig.

Hauptvorteile
Erweiterter Heizpfad
Die P-förmige Struktur bietet einen längeren Strahlungsweg als ein einfaches gerades Rohr.
Kompaktes Ofenlayout
Innerhalb eines begrenzten Ofenaufstellbereichs können mehrere Rohrabschnitte angeordnet werden.
Maßgeschneiderte hitzebeständige Materialien
Das Material kann je nach Ofentemperatur und Atmosphäre ausgewählt werden.
Komplette Baugruppenfertigung
Rohrabschnitte, Bögen, Montageplatten und Verbindungsstrukturen können als eine Baugruppe geliefert werden.
Zeichnungsbasierte Produktion
Geeignet für hochgradig individuelle Industrieofenprojekte.
Ersatzfertigung
Vorhandene Strahlrohre vom Typ P können anhand von Zeichnungen, Mustern, Fotos oder Dimensionsmessungen reproduziert werden.

Qualitätskontrolle
Abhängig von den Kundenanforderungen kann die Inspektion Folgendes umfassen:

• Materialüberprüfung

• Analyse der chemischen Zusammensetzung

• Maßprüfung

• Wandstärkenmessung

• Prüfung der Biegemaße

• Achsabstand inspection

• Schweißnahtprüfung

• Montageplatte inspection

• Prüfung der Anschlussmaße

• Endmontagekontrolle


Besondere Prüfanforderungen können vor der Produktion vereinbart werden.

Warum sollten Sie sich für FH® Alloy entscheiden?
FH® Alloy ist auf kundenspezifische hitzebeständige Legierungskomponenten für Industrieöfen und Wärmebehandlungsgeräte spezialisiert.
Unser Strahlrohrsortiment umfasst:

• P-Typ-Strahlungsröhren

• U-förmige Strahlrohre

• I-Typ-Strahlungsröhren

• Gerade Strahlrohre

• Gasbefeuerte Strahlungsröhren

• Speziell geformte Strahlrohre

• Kundenspezifische Strahlungsrohrbaugruppen


Wir fertigen auch:

• Ofenrollen

• Schleudergussrohre

• Vorrichtungen zur Wärmebehandlung

• Ofenbleche

• Ofenkörbe

• Maßgeschneiderte hitzebeständige Ofenkomponenten


FH® Alloy unterstützt OEM-Fertigung, zeichnungsbasierte Produktion, Austauschprojekte und maßgeschneiderte Legierungsauswahl für internationale Kunden.

Fordern Sie ein Angebot an
Für ein genaues Angebot für Ihr P-Typ-Strahlungsrohr geben Sie bitte Folgendes an:

1. Technische Zeichnung oder Skizze

2. Rohraußendurchmesser

3. Wandstärke

4. Gesamtabmessungen

5. Achsabstand

6. Abmessungen der Rückbiegung

7. Materialqualität

8. Montageplatte dimensions
9. Details zum Brenner-/Abgasanschluss

10. Betriebstemperatur

11. Ofenatmosphäre

12. Benötigte Menge


Senden Sie Ihre Zeichnung oder vorhandene Strahlrohrspezifikationen zur technischen Überprüfung und Angebotserstellung an FH® Alloy.

FAQ
F1: Können Sie P-Typ-Strahlungsrohre gemäß unserer Zeichnung herstellen?
Ja. FH® Alloy ist auf kundenspezifische Fertigung auf der Grundlage von Kundenzeichnungen, Mustern und Ofenabmessungen spezialisiert.

F2: Was ist der Unterschied zwischen P-Typ- und U-Typ-Strahlungsrohren?
Ein U-förmiges Strahlrohr besteht normalerweise aus zwei parallelen Hauptschenkeln, die durch einen Rücklaufbogen verbunden sind. Ein Strahlrohr vom P-Typ verwendet eine komplexere Rückflussanordnung mit mehreren Abschnitten, was einen längeren Heizpfad innerhalb des Ofens ermöglicht.

F3: Kann die Montageplatte individuell angepasst werden?
Ja. Plattenabmessungen, Dicke, Montagelöcher, Anschlussöffnungen und Einbaupositionen können nach Ofenzeichnung gefertigt werden.

F4: Welche Materialien können verwendet werden?
Zu den verfügbaren Optionen gehören 1.4848, 1.4849, 1.4852, 2.4879, Legierungen mit hohem Cr-/Ni-Gehalt, Legierungen auf Nickelbasis und andere kundenspezifische hitzebeständige Güten.

F5: Können Sie Ersatzstrahlrohre vom Typ P herstellen?
Ja. Bestehende Produkte können anhand von Zeichnungen, Mustern, Fotos oder gemessenen Maßen nachgebildet werden.

F6: Können Sie die komplette Strahlrohrbaugruppe liefern?
Ja. FH® Alloy kann die Rohrabschnitte, Rücklaufbögen, Montageplatten, Anschlüsse und zugehörigen Strukturkomponenten als komplette Baugruppe herstellen.
