Cr25Ni35 U-förmiges Strahlrohr – Ø124 × Ø108 × 1597 mm

Kundenspezifische hitzebeständige Strahlungsrohrbaugruppe für Industrieöfen | FH®-Legierung
FH®-Legierung stellt U-förmige Cr25Ni35-Strahlungsrohre für Industrieöfen, Wärmebehandlungsöfen und andere Hochtemperatur-Heizsysteme her.

Dieses maßgeschneiderte U-förmige Strahlrohr wird aus einer hitzebeständigen Cr25Ni35-Legierung mit hohem Chrom- und Nickelgehalt hergestellt und hat eine Rohrspezifikation von Ø124 × Ø108 × 1597 mm.

Die komplette Baugruppe kann mit Isolierblöcken, Montagegrundplatten und kundenspezifischen Installationskomponenten geliefert werden und eignet sich daher sowohl für den Neubau von Öfen als auch für den Austausch bestehender Strahlrohrbaugruppen.

Produktspezifikationen

Abmessungen des U-förmigen Strahlrohrs
Die Hauptrohrspezifikation für dieses Produkt ist:
Ø124 × Ø108 × 1597 mm
Zu den typischen Abmessungen, die individuell angepasst werden können, gehören:

• OD – Rohraußendurchmesser

• ID – Rohrinnendurchmesser

• L – Rohrlänge

• C – Achsabstand

• H – Gesamthöhe

• R – U-Biegeradius

• Abmessungen der Montageplatte

• Positionen der Befestigungslöcher

• Abmessungen des Isolierblocks

• Anschlussmaße


Alle Baumaße können nach technischer Zeichnung, Ofenlayout oder vorhandenem Muster des Kunden gefertigt werden.

Cr25Ni35 Hitzebeständige Legierung
Cr25Ni35 ist eine hitzebeständige Legierung mit hohem Cr- und Ni-Gehalt, die sich für Industrieofenkomponenten eignet, die längerem Hochtemperaturbetrieb ausgesetzt sind.

Zu den Hauptvorteilen bei Strahlrohranwendungen gehören:

• Gute Oxidationsbeständigkeit bei hohen Temperaturen

• Gute Strukturstabilität bei erhöhten Temperaturen

• Geeignete Festigkeit für den Ofenbetrieb

• Beständigkeit gegen wiederholte Heiz- und Kühlzyklen

• Geeignet für anspruchsvolle industrielle Heizumgebungen


Die tatsächliche Lebensdauer des Strahlrohres hängt nicht nur von der Legierungssorte ab, sondern auch von:

• Betriebstemperatur

• Ofenatmosphäre

• Brennerbedingungen

• Temperaturwechselfrequenz

• Rohrabmessungen

• Schweißqualität
  Ofenbetriebspraxis


U-förmige Strahlungsheizstruktur

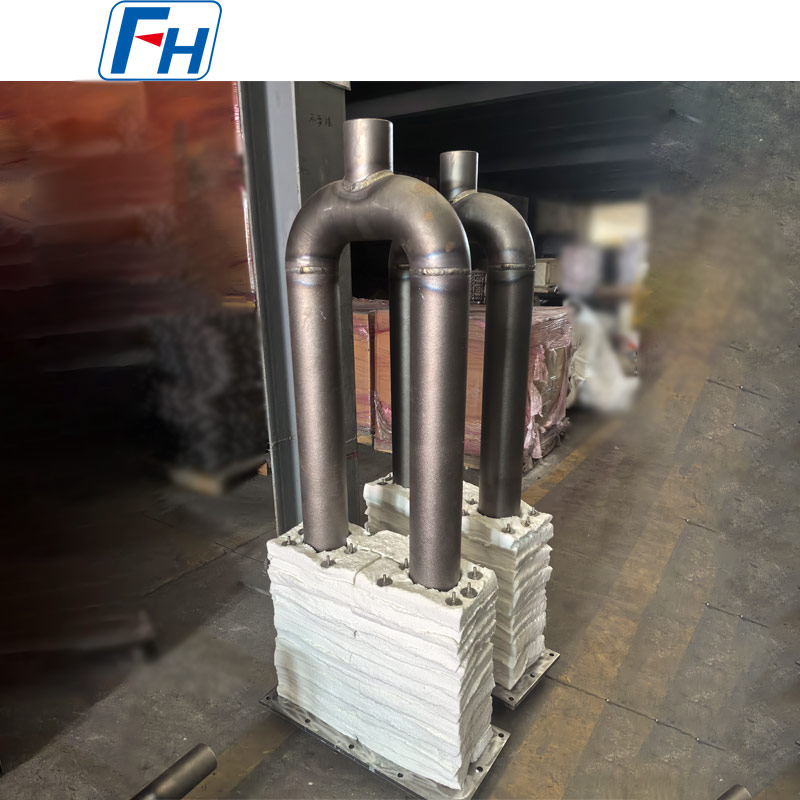

Das U-förmige Strahlrohr besteht aus zwei parallelen geraden Rohrabschnitten, die durch einen Rückbogen verbunden sind.
Im Vergleich zu einem einfachen geraden Rohr bietet dieses Design einen längeren Strahlungsheizweg bei gleichzeitig relativ kompakter Installationsfläche.

Zu den wichtigsten Vorteilen gehören:

• Größere Strahlungsheizfläche

• Kompakte Ofeninstallation

• Stabile indirekte Heizung

• Kontrollierte Ofenatmosphäre

• Reduzierter direkter Flammenkontakt mit der Ladung

• Flexible Anpassung des Achsabstands


Dadurch eignen sich U-förmige Strahlrohre für viele industrielle Wärmebehandlungs- und Durchlaufofenanlagen.

Isolierblock und Montagesockel-Baugruppe
Ein wesentliches Merkmal dieses Produkts ist der integrierte Isolationsblock und die Montagebasisstruktur.

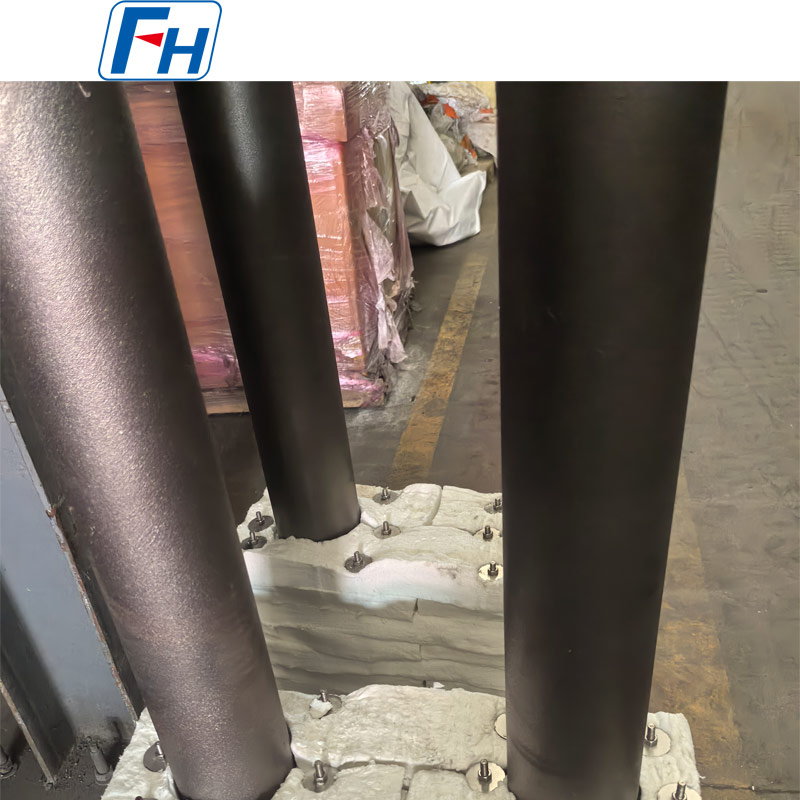

Das Strahlrohr kann zusammen mit Folgendem geliefert werden:

• Hochtemperatur-Isolierblöcke

• Montagegrundplatte aus Metall

• Befestigungslöcher

• Stützkomponenten

• Kundenspezifische Befestigungsstruktur


Diese komplette Baugruppe erleichtert die Installation und den Austausch des Ofens.
Die Isolations- und Montagekonstruktion kann individuell an die Ofenöffnung und Einbaumaße des Kunden angepasst werden.

Entwickelt für die indirekte Ofenheizung
U-förmige Strahlrohre werden häufig in Ofensystemen verwendet, bei denen der Verbrennungsprozess vom Arbeitsraum des Ofens getrennt bleiben soll.
Die Wärme wird durch die Wand des Strahlungsrohrs übertragen und in Richtung der Ofenladung abgestrahlt.

Diese Heizanordnung sorgt für Folgendes:

• Gleichmäßigere Temperaturverteilung

• Stabile Wärmeübertragung

• Kontrollierte Ofenatmosphäre

• Reduzierter direkter Flammenkontakt

• Zuverlässiger kontinuierlicher Ofenbetrieb


Typische Anwendungen
U-förmige Strahlrohre aus Cr25Ni35 können verwendet werden in:

• Wärmebehandlungsöfen

• Glühöfen

• Härteöfen

• Temperöfen

• Aufkohlungsöfen

• Durchlauföfen

• Rollenherdöfen

• Öfen mit Schutzatmosphäre

• Stahlverarbeitungslinien

• Industrielle Heizgeräte


Sie eignen sich besonders für Anwendungen, die maßgeschneiderte indirekte Hochtemperatur-Heizsysteme erfordern.

Herstellungsprozess
Je nach Zeichnung und Produktstruktur kann die Produktion Folgendes umfassen:
Materialvorbereitung → Rohrproduktion → Biegungs-/Winkelfertigung → Montage → Schweißen → Montageplattenfertigung → Isolationsmontage → Maßkontrolle → Endkontrolle

Zu den wichtigsten Produktionskontrollen gehören:

• Genauigkeit des Rohrdurchmessers

• Rohrgeradheit

• Achsabstandsgenauigkeit

• U-förmige Geometrie

• Schweißqualität

• Gesamtabmessungen

• Ausrichtung der Montageplatte

• Dämmblockpassung


Diese Faktoren wirken sich direkt auf die Installationsgenauigkeit und die langfristige Serviceleistung aus.

Wichtige Produktvorteile
Cr25Ni35 Hitzebeständiges Material
Geeignet für anspruchsvolle Industrieofenumgebungen.
Kundenspezifische Ø124 × Ø108 × 1597 mm Spezifikation
Hergestellt gemäß den spezifischen Anforderungen der Ofeninstallation.
Kompakte U-förmige Struktur
Bietet einen erweiterten Heizpfad, ohne dass übermäßig viel Ofenraum benötigt wird.
Komplette Montageversorgung
Strahlrohr, Isolierblöcke und Montagesockel können zusammen geliefert werden.
Zeichnungsbasierte Fertigung
Abmessungen und Strukturdetails können gemäß Kundenzeichnungen angepasst werden.
Ersatzfähigkeit
Vorhandene Strahlrohre können nach Muster, Zeichnung oder gemessenen Maßen nachgebildet werden.

Qualitätskontrolle
Abhängig von den Projektanforderungen kann die Inspektion Folgendes umfassen:

• Materialüberprüfung

• Prüfung der chemischen Zusammensetzung

• Prüfung des Außen-/Innendurchmessers

• Maßprüfung

• Mittenabstandsprüfung

• Schweißnahtprüfung

• Prüfung der Biegegeometrie

• Inspektion der Montageplatte

• Endmontagekontrolle


Besondere Prüfanforderungen können vor der Produktion bestätigt werden.

Warum sollten Sie sich für FH® Alloy entscheiden?
FH® Alloy ist auf die Herstellung kundenspezifischer hitzebeständiger Legierungskomponenten für Industrieöfen und Wärmebehandlungsgeräte spezialisiert.

Unser Strahlrohrsortiment umfasst:

• Cr25Ni35 U-förmige Strahlrohre

• HU U-förmige Strahlrohre

• P-Typ-Strahlungsröhren

• I-Typ-Strahlungsröhren

• Gerade Strahlrohre

• Gasbefeuerte Strahlungsröhren

• Speziell geformte Strahlrohre

• Kundenspezifische Strahlungsrohrbaugruppen


Wir fertigen auch Ofenrollen, Schleudergussrohre, Wärmebehandlungsvorrichtungen, Tabletts, Körbe und andere Ofenkomponenten.

Fordern Sie ein Angebot an
Für ein genaues Angebot senden Sie uns bitte:

• Technische Zeichnung

• Materialqualität

• Außendurchmesser

• Innendurchmesser oder Wandstärke

• Gesamtlänge

• Achsabstand

• U-Biegeradius

• Abmessungen der Montageplatte

• Betriebstemperatur

• Ofenatmosphäre

• Benötigte Menge


Senden Sie Ihre Zeichnung oder vorhandene Strahlrohrspezifikationen zur technischen Überprüfung und Angebotserstellung an FH® Alloy.

FAQ
F1: Können Sie U-förmige Strahlrohre aus Cr25Ni35 gemäß unserer Zeichnung herstellen?
Ja. FH® Alloy unterstützt eine vollständig kundenspezifische Produktion auf der Grundlage von Kundenzeichnungen, Ofenabmessungen und vorhandenen Mustern.

F2: Können die Abmessungen Ø124 × Ø108 × 1597 mm geändert werden?
Ja. Rohrdurchmesser, Länge, Achsabstand, Biegeradius und Gesamtabmessungen können individuell angepasst werden.

F3: Können Sie die Isolierblöcke und die Montageplatte zusammen liefern?
Ja. Das U-förmige Strahlrohr kann als komplette Baugruppe mit Isolierblöcken, Montageplatten und zugehörigen Installationskomponenten geliefert werden.

F4: Kann dieses Produkt als Ersatz-Strahlungsrohr verwendet werden?
Ja. Wir können bestehende Strahlrohre nach Zeichnungen, Mustern, Fotos oder gemessenen Maßen nachbauen.

F5: Kann anstelle von Cr25Ni35 eine andere Legierung verwendet werden?
Ja. Das Material kann entsprechend der tatsächlichen Betriebstemperatur, der Ofenatmosphäre, den Brennerbedingungen und der erwarteten Lebensdauer ausgewählt werden.

F6: Welche Informationen werden für ein Angebot benötigt?
Eine technische Zeichnung wird bevorzugt. Bitte geben Sie außerdem Material, Abmessungen, Betriebstemperatur, Ofenatmosphäre und Menge an.
