HU U-förmiges Strahlrohr – Ø152,4 × Ø142,8 × 2154,24 mm

Kundenspezifische Strahlrohrbaugruppe mit großem Durchmesser für Industrieöfen | FH®-Legierung
FH®-Legierung stellt U-förmige HU-Strahlungsrohre für Industrieöfen, Wärmebehandlungsöfen und indirekte Hochtemperaturheizsysteme her.

Dieses maßgeschneiderte Strahlrohr wird aus einer hitzebeständigen HU-Legierung mit einer Rohrspezifikation von Ø152,4 × Ø142,8 × 2154,24 mm (Außendurchmesser × Innendurchmesser × L) hergestellt.

Die U-förmige Struktur mit großem Durchmesser bietet eine erweiterte Strahlungsheizfläche und sorgt gleichzeitig für eine kompakte Ofeninstallation. Das Produkt kann auch als komplette Baugruppe mit Hochtemperatur-Isolierblöcken, Montagegrundplatten und kundenspezifischen Installationskomponenten geliefert werden.

FH® Alloy unterstützt die OEM-Fertigung gemäß Kundenzeichnungen, Ofenabmessungen, Betriebsbedingungen und Ersatzanforderungen.

Produktspezifikationen

Abmessungen des U-förmigen Strahlrohrs
Die Hauptspezifikation dieses Strahlrohrs ist:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Außendurchmesser: Ø152,4 mm

• ID – Innendurchmesser: Ø142,8 mm

• Nennwandstärke: 4,8 mm

• L – Länge: 2154,24 mm


Weitere Strukturabmessungen können individuell angepasst werden, darunter:

• C – Achsabstand

• H – Gesamthöhe

• R – U-Biegeradius

• Gerade Beinlänge

• Abmessungen der Montageplatte

• Positionen der Befestigungslöcher

• Abmessungen des Isolierblocks

• Abmessungen des Einlass-/Auslassanschlusses


Alle Abmessungen können nach Kundenzeichnungen oder vorhandenen Ofenabmessungen gefertigt werden.

HU Hitzebeständige Legierung
HU ist eine hitzebeständige Gusslegierungssorte mit hohem Chrom- und Nickelgehalt, die üblicherweise für Komponenten verwendet wird, die in Industrieumgebungen mit erhöhten Temperaturen betrieben werden.

Für Strahlrohranwendungen bietet HU-Material Eigenschaften wie:

• Gute Hochtemperaturfestigkeit

• Gute Oxidationsbeständigkeit

• Stabile Leistung bei längerer thermischer Belastung

• Geeignete Beständigkeit gegen wiederholte Erwärmungs- und Abkühlungszyklen

• Gute Strukturstabilität für Industrieofenanwendungen


Die tatsächliche Betriebsleistung eines Strahlrohrs hängt nicht nur von der Materialqualität ab. Betriebstemperatur, Ofenatmosphäre, Brennerbedingungen, Temperaturwechsel, Rohrgeometrie und Ofenbetriebspraktiken sollten ebenfalls berücksichtigt werden.

U-förmige Struktur mit großem Durchmesser
Mit einem Außendurchmesser von Ø152,4 mm ist dieses Produkt als relativ großes U-förmiges Strahlrohr für Industrieofenanlagen konzipiert, die eine große Strahlungsheizfläche benötigen.
Die Struktur besteht aus zwei langen parallelen Rohrabschnitten, die durch einen U-Bogen verbunden sind.

Diese Konfiguration bietet:

• Erweiterter Strahlungsheizpfad

• Große Heizfläche

• Kompakte Ofenanordnung

• Stabile indirekte Heizung

• Flexibles Achsabstandsdesign

• Anpassbarkeit an unterschiedliche Ofenlayouts


Im Vergleich zu einem einfachen geraden Strahlrohr ermöglicht das U-förmige Design einen längeren Wärmeübertragungspfad bei begrenztem Installationsraum.

Komplette Isolierungs- und Montagemontage

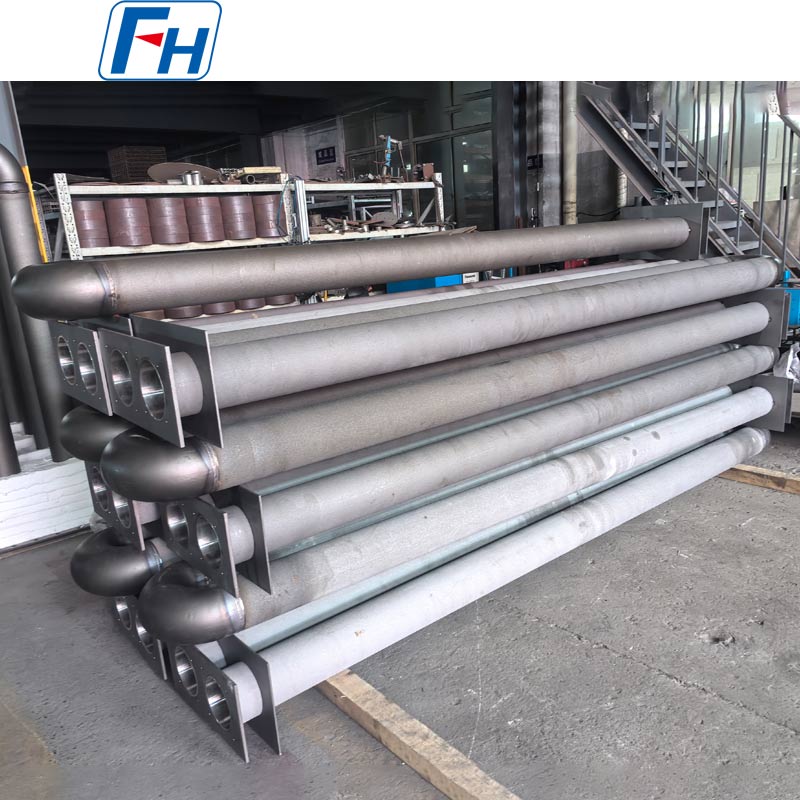

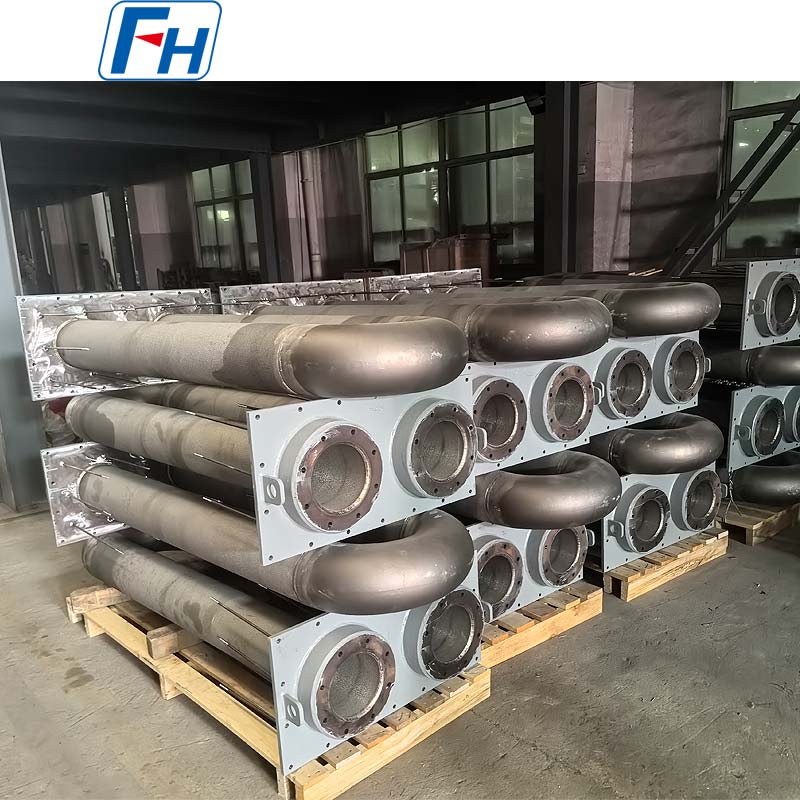

Wie in dieser Produktkonfiguration gezeigt, kann das Strahlrohr zusammen mit Hochtemperatur-Isolierblöcken und einer Montagegrundplatte aus Metall geliefert werden.
Diese komplette Baugruppe erleichtert die Installation und den Austausch.

Zu den kundenspezifischen Komponenten können gehören:

• Dicke des Isolierblocks

• Abmessungen des Isolierblocks

• Grundplattengröße

• Dicke der Grundplatte

• Anzahl der Befestigungslöcher

• Positionen der Befestigungslöcher

• Rohrabstand

• Unterstützende Struktur


Für Ofenbauer und Ersatzprojekte kann FH® Alloy die komplette Baugruppe liefern, anstatt nur das bloße Strahlrohr zu liefern.

Indirekte Ofenheizung
U-förmige Strahlrohre werden häufig in Industrieöfen eingesetzt, bei denen die Heizquelle oder die Verbrennungsgase von der Arbeitskammer des Ofens getrennt bleiben sollen.
Die im Inneren des Rohrs erzeugte Wärme wird durch die Rohrwand übertragen und in Richtung der Ofenladung abgestrahlt.

Diese Heizanordnung kann dabei helfen:

• Kontrollierte Ofenatmosphäre

• Reduzierter direkter Flammenkontakt

• Stabile Wärmeverteilung

• Gleichmäßigere Ofentemperatur

• Zuverlässige Dauerheizleistung


Typische Anwendungen
HU U-förmige Strahlrohre können verwendet werden in:

• Wärmebehandlungsöfen

• Glühöfen

• Härteöfen

• Temperöfen

• Aufkohlungsöfen

• Durchlauföfen

• Rollenherdöfen

• Öfen mit Schutzatmosphäre

• Stahlverarbeitungslinien

• Industrielle Heizgeräte


Diese Spezifikation eignet sich besonders für Systeme, die lange U-förmige Strahlrohre mit großem Durchmesser für die indirekte Hochtemperaturheizung erfordern.

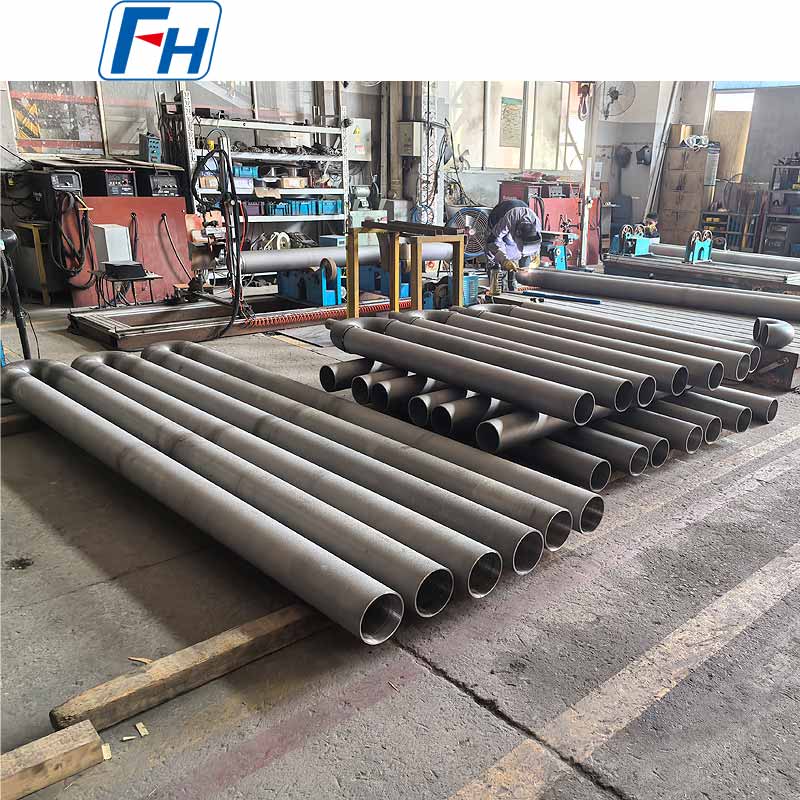

Herstellungsprozess
Abhängig von der technischen Zeichnung kann der Herstellungsprozess Folgendes umfassen:
Materialvorbereitung → Rohrproduktion → U-Bogen-/Winkelherstellung → Montage → Schweißen → Bearbeitung → Montageplattenherstellung → Isolierungsmontage → Maßkontrolle → Endkontrolle

Zu den wichtigsten Fertigungskontrollen gehören:

• Außen- und Innendurchmesser

• Wandstärke

• Rohrgeradheit

• Achsabstand

• Biegegeometrie

• Schweißqualität

• Gesamtabmessungen

• Ausrichtung der Montageplatte

• Passung der Isolierbaugruppe


Eine genaue Maßkontrolle ist besonders wichtig für ein 2154,24 mm langes Strahlrohr, da sich die Installationsausrichtung direkt auf die Ofenmontage und die Serviceleistung auswirkt.

Wichtige Produktvorteile
HU Hitzebeständige Legierung
Entwickelt für anspruchsvolle Industrieofenumgebungen.
Großer Ø152,4 mm Durchmesser
Bietet eine große Strahlungsheizfläche.
2154,24 mm Rohrlänge
Geeignet für große Industrieofenanlagen.
4,8 mm Nennwandstärke
Berechnet aus dem angegebenen Ø152,4 mm Außendurchmesser und Ø142,8 mm Innendurchmesser.
Komplette Montageversorgung
Erhältlich mit Isolierblöcken, Grundplatten und Montagekomponenten.
Kundenspezifisches Engineering
Achsabstand, Biegeradius, Montagestruktur und andere Abmessungen können individuell angepasst werden.
Ersatzfertigung
Vorhandene Strahlrohrbaugruppen können nach Zeichnungen, Mustern oder gemessenen Maßen reproduziert werden.

Qualitätskontrolle
Abhängig von den Projektanforderungen kann die Inspektion Folgendes umfassen:

• Materialüberprüfung

• Prüfung der chemischen Zusammensetzung

• Prüfung des Außendurchmessers

• Prüfung des Innendurchmessers

• Wandstärke measurement

• Gesamtlängenprüfung

• Mittenabstandsprüfung

• Biegegeometrie inspection

• Schweißnahtprüfung

• Inspektion der Montageplatte

• Endmontagekontrolle


Zusätzliche Prüfanforderungen können vor der Produktion vereinbart werden.

Warum sollten Sie sich für FH® Alloy entscheiden?
FH® Alloy ist auf kundenspezifische hitzebeständige Legierungskomponenten für Industrieöfen und Wärmebehandlungsgeräte spezialisiert.

Unser Strahlrohrsortiment umfasst:

• HU U-förmige Strahlrohre

• Cr25Ni35 U-förmige Strahlrohre

• P-Typ-Strahlungsröhren

• I-Typ-Strahlungsröhren

• Gerade Strahlrohre

• Gasbefeuerte Strahlungsröhren

• Speziell geformte Strahlrohre

• Kundenspezifische Strahlungsrohrbaugruppen


Wir fertigen auch Ofenrollen, Schleudergussrohre, Wärmebehandlungsvorrichtungen, Ofenböden, Ofenkörbe und andere kundenspezifische Ofenkomponenten.

Fordern Sie ein Angebot an
Für ein genaues Angebot geben Sie bitte Folgendes an:

1. Technische Zeichnung

2. Materialqualität

3. Außendurchmesser

4. Innendurchmesser oder Wandstärke

5. Gesamtlänge

6. Achsabstand

7. U-Biegeradius

8. Abmessungen der Montageplatte

9. Betriebstemperatur

10. Ofenatmosphäre

11. Benötigte Menge


Senden Sie Ihre Zeichnung oder vorhandene Strahlrohrspezifikationen zur technischen Überprüfung und Angebotserstellung an FH® Alloy.

FAQ
F1: Können Sie U-förmige Strahlrohre mit einem Durchmesser von 152,4 × 142,8 × 2154,24 mm herstellen?
Ja. FH® Alloy kann diese HU-Strahlrohrspezifikation herstellen und die Abmessungen auch entsprechend Ihrem Ofendesign anpassen.

F2: Wie groß ist die Wandstärke?
Basierend auf einem Außendurchmesser von Ø152,4 mm und einem Innendurchmesser von Ø142,8 mm beträgt die nominelle radiale Wandstärke 4,8 mm.

F3: Kann der Achsabstand angepasst werden?
Ja. Achsabstand, Biegeradius, Länge des geraden Schenkels, Gesamthöhe und Einbaumaße können individuell angepasst werden.

F4: Können Sie die Isolierblöcke und die Montagebasis liefern?
Ja. Das Strahlrohr kann als komplette Baugruppe mit maßgeschneiderten Isolierblöcken, Montageplatten und zugehörigen Installationskomponenten geliefert werden.

F5: Kann HU durch eine andere hitzebeständige Legierung ersetzt werden?
Ja. Das Material kann je nach Betriebstemperatur, Ofenatmosphäre, Temperaturwechselbedingungen und erwarteter Lebensdauer ausgewählt werden.

F6: Können Sie Ersatzstrahlrohre herstellen?
Ja. Vorhandene Strahlrohre können anhand technischer Zeichnungen, Muster, Fotos oder gemessener Abmessungen reproduziert werden.
