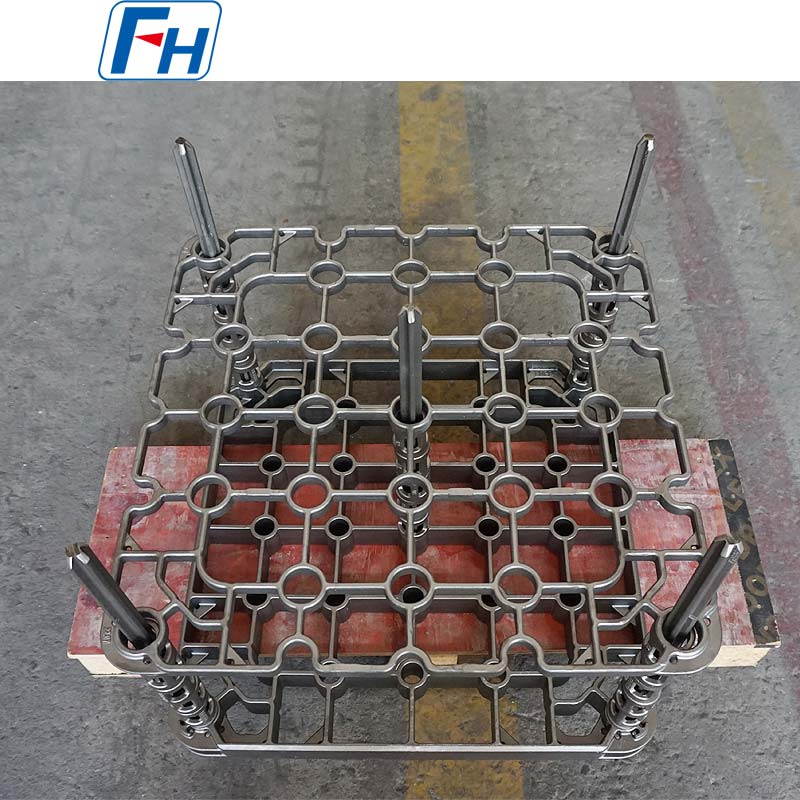

Ölgekühlte Wannenhalterungen aus 1.4848-Legierung, geeignet für CFC-Halterungen in Kastenöfen

I. Kernfunktionen

• Statische Heizumgebung: Im Gegensatz zu Durchlauföfen ist die Atmosphäre im Inneren eines Kastenofens (hauptsächlich Luft oder Schutzgas kann eingeführt werden) im Wesentlichen eine natürliche Konvektion oder eine leichte erzwungene Konvektion, wobei Wärmeleitung und Strahlung die wichtigsten Wärmeübertragungsmethoden sind. Bei der Konstruktion der Vorrichtung muss eine starke Behinderung des Wärmeflusses vermieden werden.
• Stapelbetrieb und manuelles Be-/Entladen: Vorrichtungen müssen häufig manuell oder mit einfachen Maschinen (z. B. Gabelstapler, Sackkarren) aus der Hochtemperaturofenkammer entnommen und in diese eingesetzt werden. Daher müssen die Vorrichtungen eine solide Struktur und ein moderates Gewicht haben sowie leicht zu klemmen und zu handhaben sein.
• Hohe Anforderungen an Vielseitigkeit und Flexibilität: Ein einzelner Kastenofen muss oft Teile unterschiedlicher Größe und Form verarbeiten, daher müssen seine Vorrichtungen eine hohe Anpassungsfähigkeit aufweisen.

II. Haupttypen und Strukturformen
Vorrichtungen für Kastenöfen sind im Allgemeinen relativ einfach aufgebaut, wobei der Schwerpunkt auf Praktikabilität und Haltbarkeit liegt.
1. Universaltabletts und Grundplatten

• Struktur: Quadratische oder rechteckige flache Platten aus hitzebeständigen Stahlplatten (z. B. 310S, 330) oder Gussteilen. Um das Gewicht zu reduzieren und die Luftzirkulation zu fördern, können Löcher in die Platten gebohrt werden.
• Anwendung: Direktes Halten von Werkstücken oder als grundlegende tragende Plattform für die Platzierung anderer Vorrichtungen.
• Design-Schlüsselpunkte: Muss extrem flach und dick sein, um starke Verformungen bei wiederholten Heiz- und Kühlzyklen zu verhindern. An den Rändern sind meist Hebelöcher oder Hefterschlitze vorgesehen.

2. Gestelle und Stützen

• Aufbau: Mehrschichtige Rahmen, geschweißt aus hitzebeständigen Stahlstäben, Rohren oder Profilen.
• Anwendung: Wird zum Stapeln oder Platzieren von Werkstücken in (z. B. lange Wellen, Stangen, Matrizen) verwendet, um die Ausnutzung der Ofenkammerhöhe zu maximieren und die Heißluftzirkulation zwischen den Schichten zu erleichtern.
• Design-Schlüsselpunkte: Die Ebenenhöhen können angepasst oder mit Standardabständen gestaltet werden. Die Struktur muss stabil sein, um ein Umkippen zu verhindern.

3. Spezielle Vorrichtungen und Vorrichtungen

• Struktur: Einfache Halte- oder Stützvorrichtungen für verformungsanfällige Werkstücke (z. B. dünnwandige Ringe, lange Zahnstangen, Präzisionsmatrizen).
• Prinzip: Beschränken Sie die freie Verformung von Werkstücken während der Wärmebehandlung durch Bolzen, Klammern oder Eigengewicht.
• Beispiele: Spreizringe zur Verhinderung der Ovalisierung ringförmiger Teile; Mehrpunkt-V-förmige Stützen, um ein Verbiegen langer Stangen zu verhindern.

4. Dosen- und Kasteninstallationen (für Schutzatmosphären)

• Aufbau: Verschlossene Dosen oder Kisten mit Deckel zum Einschließen von Werkstücken. Im Inneren können Schutzgase (z. B. Stickstoff, Argon) eingeleitet oder feste Aufkohlungsmedien (z. B. Aufkohler) eingebracht werden.
• Anwendung: Einfache Wärmebehandlung unter Schutzatmosphäre oder chemische Wärmebehandlung in gewöhnlichen Kastenöfen.
• Material: Üblicherweise wird Edelstahl 310S verwendet, der eine hervorragende Hochtemperatur-Dichtungsleistung erfordert.

III. Materialauswahl
Wichtige Überlegungen: Hochtemperaturfestigkeit, Oxidationsbeständigkeit, thermische Ermüdungsbeständigkeit und Kosten.
Häufig verwendete Materialien:
1. AISI 310S (2520): Die vorgeschlagene Option mit ausgezeichneter Oxidationsbeständigkeit, geeignet für Luftöfen oder milde Aufkohlungsatmosphären unter 950 °C.
2. RA 330: Ausgewählt für höhere Temperaturen (bis zu 1150 °C), höhere Belastungen oder potenziell geringe Aufkohlungsrisiken, bietet bessere Festigkeit und längere Lebensdauer als 310S.
3. Gussteile (z. B. Gusseisen mit hohem Chromgehalt): Wird zur Herstellung von Polstern oder Halterungsbasen mit komplexen Formen und Anforderungen an die Verschleißfestigkeit verwendet.
Hinweise: Normaler Kohlenstoffstahl sollte in Luftöfen vermieden werden, da er extrem schnell oxidiert, was zu einer kurzen Lebensdauer und starken Verunreinigungen führt.

Materialqualitätstabelle:

FAQ:

F: Wie kann ich eine Anfrage stellen?

A: Schritt 1: Bitte geben Sie uns einige Details zu Ihrem Ofen, der Betriebstemperatur, der Kühlmethode, dem Beladungsgewicht Ihres Ofens usw. ein.

Schritt 2: Es ist besser, 3D-Zeichnungen bereitzustellen.

Schritt 3: Wenn wir über genügend Details verfügen, entwerfen wir möglicherweise die Produktzeichnungen und erstellen ein entsprechendes Angebot.

F: Wann kann ich den Preis erfahren?

A: Normalerweise geben wir innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot ab (außer an Wochenenden und Feiertagen). Wenn Sie den Preis dringend benötigen, senden Sie uns bitte eine E-Mail oder kontaktieren Sie uns auf andere Weise, damit wir Ihnen ein Angebot unterbreiten können.

F: Wann erfolgt die Lieferung? /Wie ist die Lieferzeit?

A: -Musterbestellung: 35 Tage nach Eingang der vollständigen Zahlung.

-Lagerbestellung: 10 Tage nach Eingang der vollständigen Zahlung

-OEM-Bestellung: 30 Tage nach Eingang der Anzahl.

F: Was ist Ihr Kundendienst?

A: 1 Jahr Garantie für alle Arten von Produkten;

Sollten Sie beim ersten Mal defektes Zubehör feststellen, stellen wir Ihnen die neuen Teile kostenlos zum Austausch bei der nächsten Bestellung zur Verfügung. Als erfahrener Hersteller können Sie sich auf die Qualität und den Kundendienst verlassen.

F: Wie lauten Ihre Zahlungsbedingungen?

A: T/T

Zahlung<=10.000 USD, 100 % im Voraus. Zahlung > 10.000 USD, 50 % T/T im Voraus, Restbetrag vor Versand.

F: Was ist die Versandart?

A: Transport per DHL, UPS, EMS, Fedex, Luftfracht, Seefracht oder Bahnfracht.
