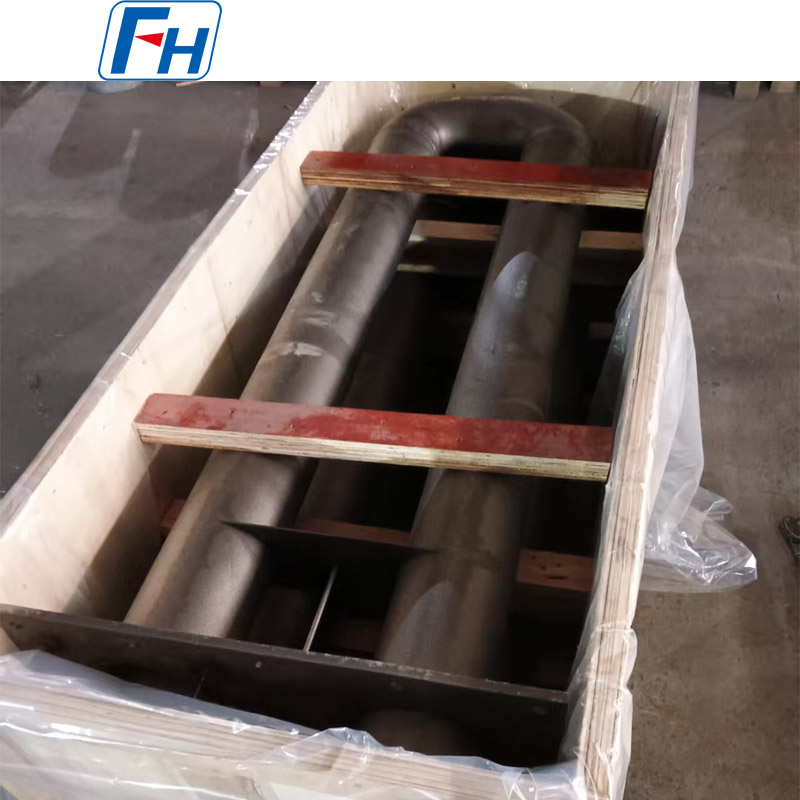

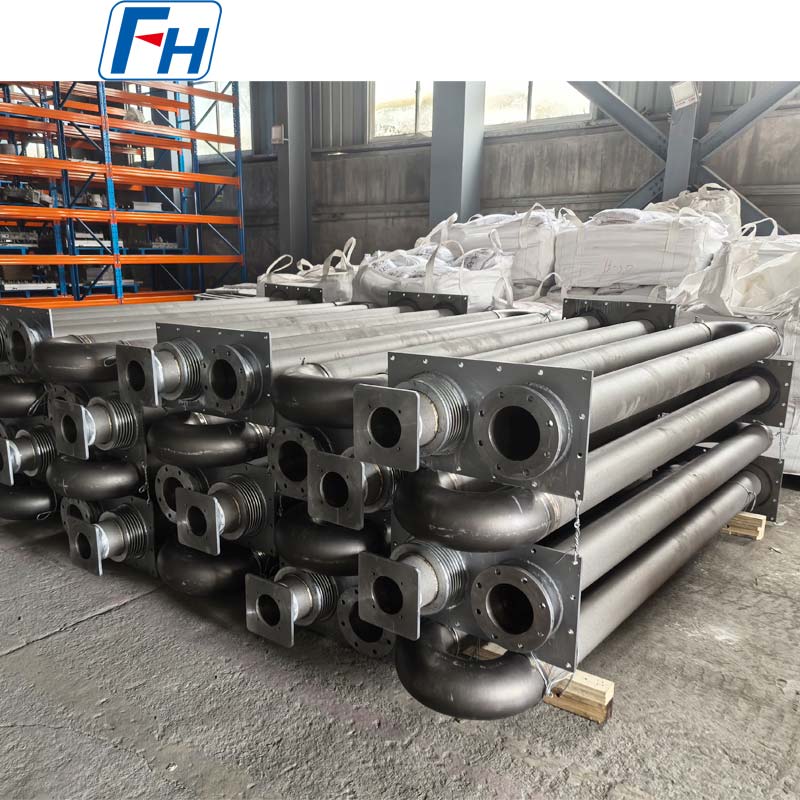

U-förmiges Strahlungsrohr für Industrieöfen
U-förmige Strahlrohre aus FH®-Legierung sind für indirekte Heizanwendungen in industriellen Wärmebehandlungsöfen konzipiert. Die U-förmige Struktur bietet eine große Wärmeübertragungsfläche und hält gleichzeitig die Verbrennungsatmosphäre von der Ofenkammer getrennt, was zu einer stabilen und gleichmäßigen Ofenheizung beiträgt.

Unsere aus hochtemperaturbeständigen Legierungen hergestellten Strahlrohre können je nach Betriebstemperatur, Ofenatmosphäre, Rohrabmessungen, Brennerdesign und Betriebsbedingungen individuell angepasst werden.

Hauptmerkmale

• Hohe Beständigkeit gegen Oxidation und Hochtemperaturkorrosion

• Gute Festigkeit und Dimensionsstabilität bei erhöhten Temperaturen

• Entwickelt für eine effiziente und gleichmäßige Strahlungswärmeübertragung

• Geeignet für kontinuierliche und diskontinuierliche Industrieöfen

• Kundenspezifischer Rohrdurchmesser, Wandstärke, Länge und U-Bogen-Abmessungen
• Erhältlich in verschiedenen hitzebeständigen Edelstählen und Nickelbasislegierungen

• Fertigung nach Kundenzeichnung oder vorhandenen Ofenabmessungen

• Inspektion vor dem Versand möglich


Typische Spezifikationen

Typische Anwendungen
U-förmige Strahlrohre werden häufig verwendet in:

• Wärmebehandlungsöfen

• Aufkohlungsöfen

• Glühöfen

• Härteöfen

• Durchlauföfen

• Rollenherdöfen

• Chargenöfen

• Industrielle Heizöfen

• Stahlverarbeitungslinien

• Ausrüstung zur Wärmebehandlung von Metallen


T Sie eignen sich besonders für Ofensysteme, die eine indirekte Beheizung und eine kontrollierte Ofenatmosphäre erfordern.

Optionen für hitzebeständige Legierungsmaterialien
Die Materialauswahl ist entscheidend für die Lebensdauer von Strahlrohren.

Abhängig von der Ofentemperatur, der Atmosphäre und den Temperaturwechselbedingungen kann FH® Alloy Strahlrohre aus verschiedenen hitzebeständigen Legierungsqualitäten herstellen, darunter:

• Hitzebeständige Legierungen vom Typ 1.4848 / AISI 309

• Hitzebeständige Legierungen vom Typ 1.4849 / AISI 310

• 1.4852 hitzebeständige Legierungen

• 2.4879 Hochtemperaturlegierungssorten

• Hitzebeständige Legierungen mit hohem Ni- und hohem Cr-Gehalt

• Nickelbasierte Legierungen für anspruchsvollere Ofenbedingungen


Das endgültige Material sollte entsprechend der tatsächlichen Betriebstemperatur, der Ofenatmosphäre, der Belastung und der erwarteten Lebensdauer ausgewählt werden.

Materialauswahltabelle

Herstellung und Fertigung
Je nach Ausführung können U-förmige Strahlrohre aus einer Kombination von Folgendem hergestellt werden:
Schleuderguss / statisches Gießen → Bearbeitung → Rohrmontage → U-Bogen-Herstellung → Schweißen → Maßkontrolle → Oberflächenveredelung → Endkontrolle

Bei großen oder Hochtemperatur-Strahlungsrohren wird besonderes Augenmerk auf Folgendes gelegt:

• Rohrgeradheit

• Konsistenz der Wandstärke

• Schweißqualität

• U-förmige Geometrie

• Gesamtabmessungen

• Verformungsbeständigkeit bei hohen Temperaturen


Dies trägt dazu bei, vorzeitige Ausfälle durch thermische Belastung, Oxidation und Dimensionsverzug zu reduzieren.

Konzipiert für den Einsatz in Hochtemperaturöfen
Strahlrohre unterliegen wiederholten Heiz- und Kühlzyklen. Zu den häufigsten Fehlermechanismen gehören:

• Hochtemperaturoxidation

• Thermische Ermüdung

• Kriechverformung

• Rohrbiegen

• Risse in der Schweißnaht

• Lokale Überhitzung

• Hochtemperaturkorrosion


FH® Alloy bewertet daher das Strahlrohrdesign anhand der tatsächlichen Ofenbedingungen des Kunden, anstatt das Material nur auf der Grundlage der Nenntemperatur auszuwählen.
Für eine genauere Materialauswahl empfehlen wir die Bereitstellung von:
Betriebstemperatur, Ofenatmosphäre, Rohrziehbrennertyp, erwartete Lebensdauer.

Kundenspezifische U-förmige Strahlrohre
Wir fertigen U-förmige Strahlrohre nach Kundenzeichnungen und Ofenanforderungen.
Zu den benutzerdefinierten Parametern gehören:

• Außendurchmesser

• Innendurchmesser

• Wandstärke

• Gerade Rohrlänge

• U-Biegeradius

• Gesamthöhe

• Anschlussmaße

• Flanschabmessungen

• Brennerschnittstelle

• Materialqualität

• Schweißanforderungen


Auch bestehende Strahlrohre können nach Muster, Zeichnung oder Maßangaben gefertigt werden.

Qualitätsprüfung
Abhängig von den Projektanforderungen kann die Inspektion Folgendes umfassen:

• Analyse der chemischen Zusammensetzung

• Maßprüfung

• Sichtprüfung

• Schweißnahtprüfung

• Prüfung der mechanischen Eigenschaften

• Oberflächeninspektion

• Überprüfung des hitzebeständigen Legierungsmaterials


Zusätzliche Prüfanforderungen können vor der Produktion besprochen werden.

Warum sollten Sie sich für FH® Alloy entscheiden?
FH® Alloy ist auf maßgeschneiderte hitzebeständige Legierungskomponenten für Industrieöfen und Wärmebehandlungsgeräte spezialisiert.
Unsere Fertigungskapazitäten umfassen:

• Strahlungsröhren

• Ofenrollen

• Vorrichtungen zur Wärmebehandlung

• Ofenkörbe

• Ofenbleche

• Komponenten für Ofenventilatoren

• Schleudergussrohre

• Gussteile aus hitzebeständiger Legierung


Wir unterstützen OEM- und zeichnungsbasierte Produktion für Ofenhersteller, Wärmebehandlungsanlagen, Stahlwerke und Industrieausrüstungsunternehmen weltweit.

Fordern Sie ein Angebot an
Für ein genaues Angebot für Ihr U-förmiges Strahlrohr senden Sie uns bitte:

1. Produktzeichnung

2. Rohrdurchmesser und Wandstärke

3. Gesamtabmessungen

4. Materialqualität

5. Betriebstemperatur

6. Ofenatmosphäre

7. Benötigte Menge

8. Fotos des vorhandenen Strahlrohrs, falls vorhanden


Senden Sie uns Ihre Zeichnungs- oder Ofenanforderungen für die Materialauswahl und das Angebot.
