FH® Schubkopf + Kettenbaugruppe | Kontinuierliches Ofenantriebssystem

FH® Schubkopfkettenbaugruppe | Hochbelastbares Ofenantriebs- und Fördersystem

Hauptvorteile

• Integriertes Push-Head-Kettensystem
  Als Bau komplette Gruppe konzipiert – perfekte Abstimmung zwischen Schubkopf, Kettenbefestigungen und Antriebsritzel.
• Hohe Schubkraftkapazität
  Das verstärkte Schubkopfdesign hält hohen Schublasten stand – bewegt schwere Tablettstapel durch den Ofen, ohne sich zu verbiegen oder zu brechen.
• Hitze- und verschleißfest
  Hochtemperaturlegierungen und spezielle Wärmebehandlung – beständig gegen thermische Verformung, Abrieb und Oxidation in Ofenumgebungen.
• Präzisionskettenantrieb
  Präzisionsgefertigte Stifte, Buchsen und Seitenplatten – reibungsloser Eingriff, reduzierte Dehnung und lange Lebensdauer.
• Benutzerdefinierte Konfigurationen
  Beliebige Schubkopfgrößen, Kettenteilungen, Längen und Befestigungsabstände – abgestimmt auf Ihr spezifisches Ofenlayout und Ihre Wannenabmessungen.

Technische Spezifikationen

Systemkomponenten

Warum sollten Sie sich für FH®-Schubkopfkettenbaugruppen entscheiden?
1. Entscheidende Rolle in Durchlauföfen
Die Schubkopf- und Kettenbaugruppe ist das Herzstück eines kontinuierlichen Schubofen-Antriebssystems. Schlechtes Design führt zu:

• Verbogene oder gebrochene Druckköpfe – Ofenstillstand
• Kettenlängen oder -ausfall – Fehlausrichtung und Blockierungen
• Ungleichmäßige Bewegung des Tabletts – Beschädigung von Teilen oder feuerfestem Material des Ofens
• Hohe wartungsbedingte Ausfallzeiten

FH®-Baugruppen sind auf Zuverlässigkeit ausgelegt.

2. Leitfaden zur Materialauswahl

3. Designmerkmale

Anwendungen
Ofentypen:

• Durchlauföfen (Härten, Aufkohlen)
• Rollenherdöfen (Schubofen)
• Gitterbandöfen (Hochleistungsantrieb)
• Hubbalkenöfen (Transfermechanismus)
• Tablettrücklaufleitungen

Typische bewegte Teile:

• Beladene Körbe und Tabletten
• Getriebe- und Wellenpakete
• Lagerringe
• Befestigungsschalen

Materialqualitätstabelle:

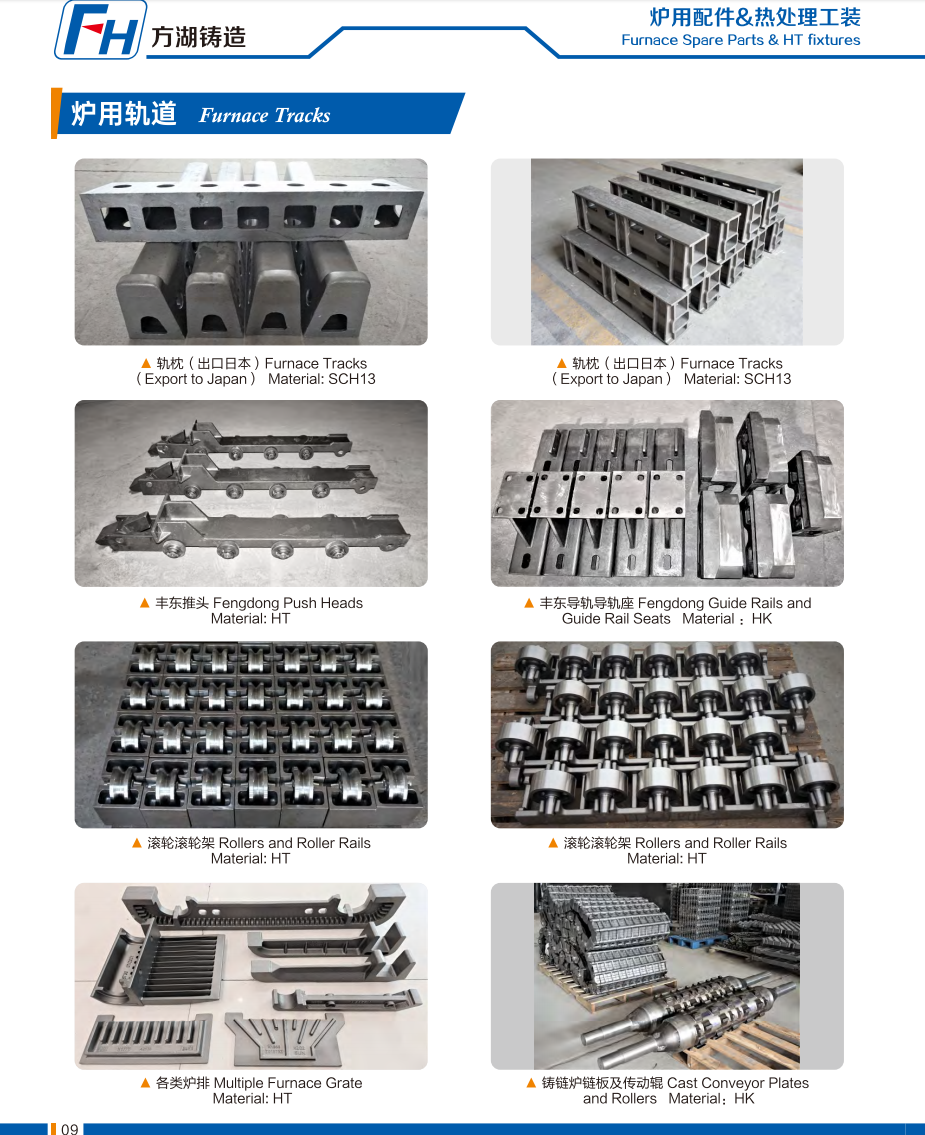

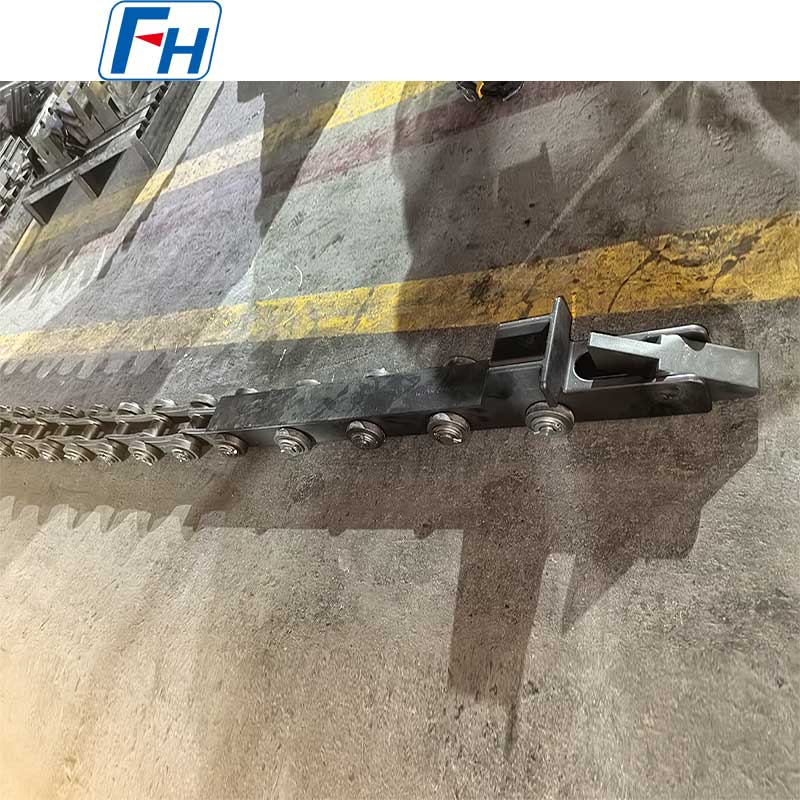

Echte Fotos von FH®-Wärmebehandlungsvorrichtungen

Bestellvorgang

1. Stellen Sie Folgendes bereit:

• Ofentyp und Antriebsmechanismus (Kettenrad, Hydraulik, Schnecke)
• Erforderliche Schubkraft (oder Anzahl der Tabletten)
• Betriebstemperatur (im Ofen vs. Kühlzone)
• Tablett-/Korbabmessungen und Push-Schnittstelle
• Kettenteilung und -länge erforderlich
• Befestigungsabstand (Abstand zwischen den Schubköpfen)

2. FH® schlägt vor:

• Materialempfehlung für Schubkopf und Kette
• Druckkopfdesign (Form, Verschleißpolster, Führung)
• Kettenspezifikation (Teilung, Befestigung, Wärmebehandlung)
• CAD-Zeichnung zur Genehmigung
• Preis und Lieferzeit

3. Produktion: 15–25 Werktage

4. Im Lieferumfang ist enthalten:

• Materialprüfzeugnisse
• Maßkontrollbericht
• Montagezeichnung und Installationsanleitung

FAQ:

F1: Wie hoch ist die typische Lebensdauer einer Schubkopf- und Kettenbaugruppe?
A: Bei ordnungsgemäßer Schmierung und Ausrichtung: Druckkopf – 2–5 Jahre, abhängig von Temperatur und Druckkraft; Kette – 3–7 Jahre für ofentaugliche Materialien. Es wird empfohlen, alle 6–12 Monate regelmäßig auf Verschleiß, Dehnung oder Biegung zu prüfen.

F2: Welches Material empfehlen Sie für den Druckkopf eines Aufkohlungsofens bei 950 °C?
A: Für eine Aufkohlungsatmosphäre bei 950 °C empfehlen wir 1.4849 für den Druckkopf – ausgezeichnete Kriechfestigkeit und Aufkohlungsbeständigkeit. Für die Kette im Inneren des Ofens verwenden Sie ebenfalls 1.4849 oder 310S. Für die Kette im Kühlrücklauf ist wärmebehandelter legierter Stahl ausreichend.

F3: Können Sie einen vorhandenen Druckkopf verwenden, der nicht mehr verfügbar ist?
A: Ja – Reverse Engineering verfügbar. Schicken Sie uns Ihren abgenutzten Druckkopf oder Zeichnungen. Wir führen Messungen durch, empfehlen gegebenenfalls Materialaufrüstungen und stellen einen direkten Ersatz her.

F4: Woher weiß ich, wann die Kette ausgetauscht werden muss?
A: Kettenverlängerung messen. Ersetzen Sie ihn, wenn die Dehnung 2–3 % der ursprünglichen Länge überschreitet. Überprüfen Sie außerdem, ob abgenutzte Stifte, gerissene Seitenplatten oder festsitzende Glieder vorhanden sind. FH® bietet Ersatzketten mit gleichem Befestigungsabstand an.

F5: Was ist Ihre Garantie?
A: 12 Monate gegen Herstellungsfehler (Schweißrisse, Materialfehler, Bearbeitungsfehler). Normaler Verschleiß, Kettenlänge und thermische Ermüdung sind nicht abgedeckt – FH® empfiehlt jedoch die richtigen Materialien für Ihre spezifischen Bedingungen, um die Lebensdauer zu maximieren.
