FH® 310s geschweißte Lüfterflügel für Hochtemperaturöfen

FH® geschweißte Lüfterflügel und Laufräder | Hochtemperatur-Ofenzirkulation

Hauptvorteile

• Präzisionslaserschweißen
  Hybrid-Laser-WIG-Schweißverfahren – minimaler Wärmeeintrag, vollständige Durchdringung und spritzerfreie Nähte, die thermischer Ermüdungsrissbildung widerstehen.
• Hochtemperaturfestigkeit
  Hergestellt aus hitzebeständigen Legierungen – behält die Schaufelgeometrie und strukturelle Integrität bei Ofenbetriebstemperaturen von bis zu 1150 °C bei.
• Dynamisches Auswuchten
  Jedes Laufrad wird vor dem Versand dynamisch ausgewuchtet (ISO 1940 G6.3 oder besser) – reduzierte Vibrationen, verlängert die Lagerlebensdauer und sorgt für einen leisen Betrieb.
• Benutzerdefiniertes Klingenprofil
  Radialer, rückwärtsgekrümmter, vorwärtsgekrümmter oder axialer Fluss – entwickelt für Ihre spezifischen Luftstrom- und Druckanforderungen.
• Robuste Konstruktion
  Verstärkte Blatt-Nabe-Befestigungen und spannungsentlastete Schweißnähte – widersteht Temperaturwechsel und hohen Zentrifugalkräften.



Technische Spezifikationen

Warum sollten Sie sich für geschweißte FH®-Lüfterblätter entscheiden?
1. Die entscheidende Rolle von Zirkulationsventilatoren
In Wärmebehandlungsöfen sind Umwälzventilatoren das Herzstück der Temperaturgleichmäßigkeit. Schlecht gefertigte Lüfterflügel:

• Erzeugen Sie Vibrationen, die das Lager und die Motorhalterungen beschädigen
• Erzeugen Sie einen ungleichmäßigen Luftstrom – Temperaturschwankungen entlang der Ladung
• Risse an den Schweißnähten – katastrophale Versagen möglich
• Verformung bei Temperatur – verringerte Effizienz und erhöhter Energieverbrauch

Geschweißte FH®-Laufräder lösen diese Probleme.

2. Leitfaden zur Materialauswahl

3. Herstellungsprozess

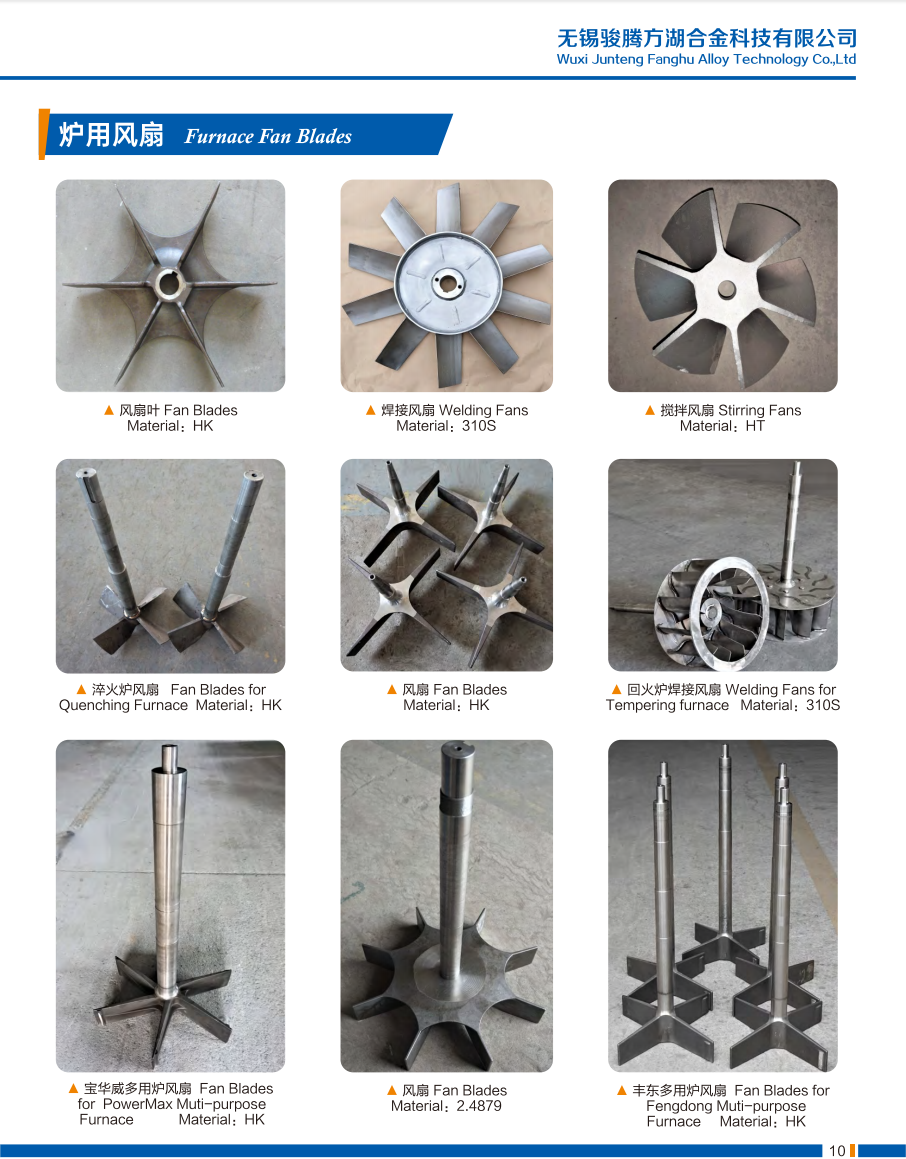

Verfügbare Klingentypen

Anwendungen
Ofentypen:

• Umwälzventilatoren auf dem Dach des Kastenofens
• Umwälzventilatoren für Grubenöfen
• Ofenventilatoren für den Wagenboden
• Glockenofenzirkulation
• Kontinuierliche Querstromventilatoren für Öfen
• Temperofenzirkulation
• Ventilatoren für Glühöfen
• Ventilatoren für Sinteröfen
• Trockenofenzirkulation

Branchen:

• Wärmebehandlungsbetriebe
• Herstellung von Automobilteilen
• Wärmebehandlung in der Luft- und Raumfahrt
• Schmieden und Gießerei
• Stahl- und Aluminiumverarbeitung
• Keramik- und Glasöfen
• Chemische Verarbeitungsöfen

Materialqualitätstabelle:

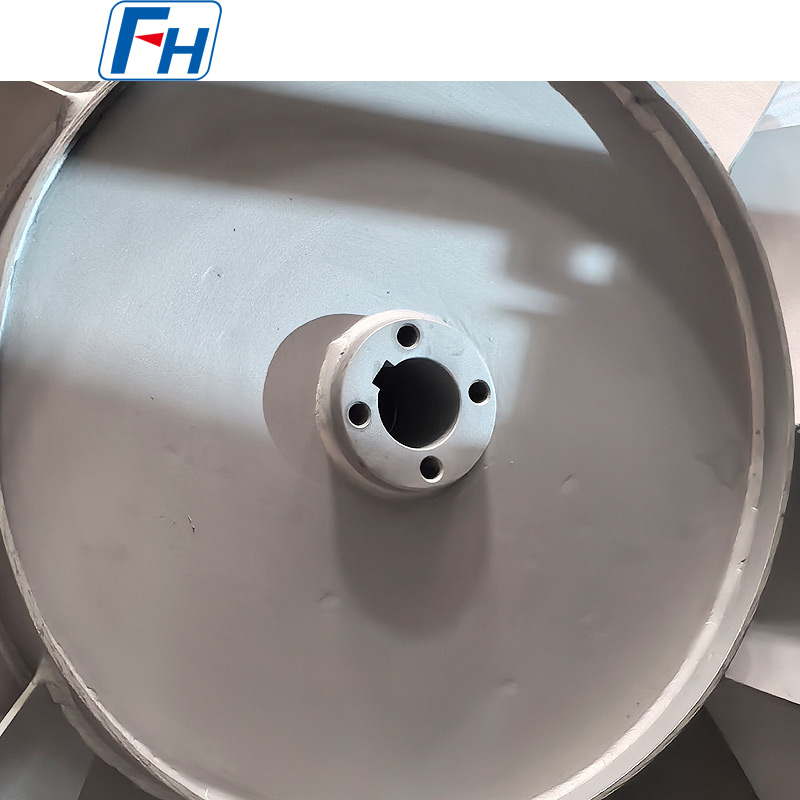

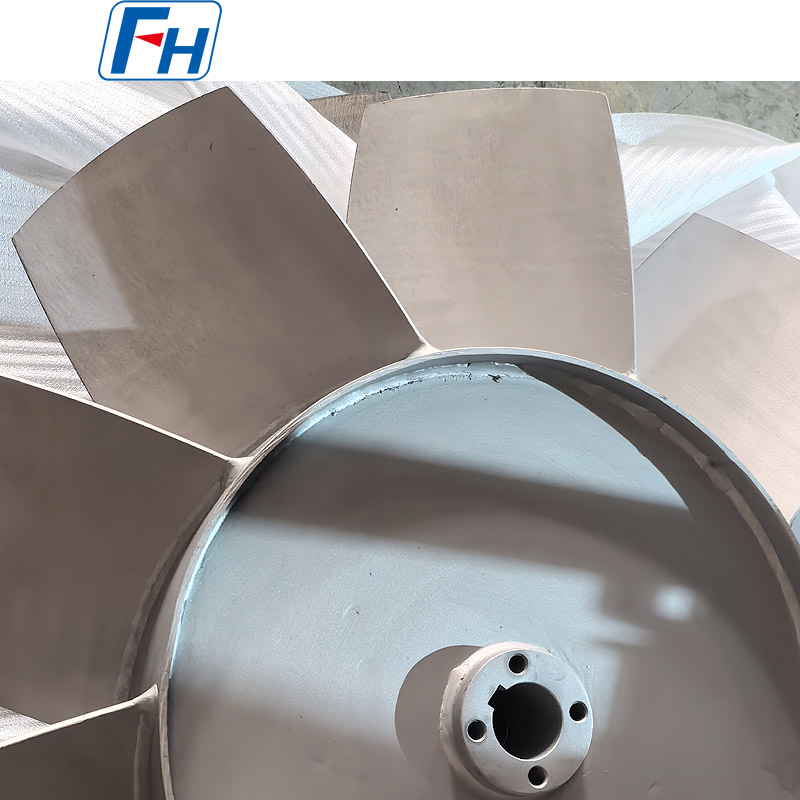

Originalfotos von geschweißten FH®-Lüfterblättern

Bestellvorgang
1. Stellen Sie Folgendes bereit:

• Vorhandene Ventilatorzeichnung oder -abmessungen (Durchmesser, Wellengröße, Flügeltyp)
• Betriebstemperatur und Atmosphäre
• Motorleistung und Drehzahl
• Gewünschte Materialqualität (oder lassen Sie sich von uns empfehlen)
• Wuchtgüte erforderlich (G6.3 Standard, G2.5 optional)

2. FH® schlägt vor:

• Materialempfehlung basierend auf Ihren Gegebenheiten
• Optimierung des Schaufelprofils für mehr Effizienz
• CAD-Zeichnung zur Genehmigung
• Preis und Lieferzeit

3. Produktion: 10–25 Werktage

4. Im Lieferumfang ist enthalten:

• Dynamischer Auswuchtbericht
• Materialprüfzeugnis (MTC)
• Maßkontrollbericht
• Installations- und Pflegeanleitung

FAQ:

F1: Wie lange halten die geschweißten FH®-Lüfterblätter?
A: Die Lebensdauer hängt von Temperatur und Atmosphäre ab. Typische Erwartungen: 310S bei ≤700 °C: 5–10 Jahre; 1.4849 bei 950°C: 2–5 Jahre; Inconel bei 1050 °C: 1–3 Jahre. Eine regelmäßige Inspektion alle 6–12 Monate wird empfohlen.

F2: Welches Material empfehlen Sie für meinen Ofen?
A: Für ≤700°C Anlässe: 310S. Zum Aufkohlen bei 950°C: 1.4849. Für >1000°C oder aggressive Atmosphären: Inconel 600/625. FH® bietet kostenlose Materialempfehlungen basierend auf Ihren spezifischen Bedingungen.

F3: Warum ist dynamisches Auswuchten wichtig?
A: Unwuchtige Lüfterblätter verursachen Lagerverschleiß, Ofenvibrationen, Lärm, verbesserte Effizienz und die Gefahr von Rissen. FH® gleicht jeden Satz mindestens nach ISO 1940 G6.3 aus (G2.5 verfügbar) und enthält einen Auswuchtbericht.

F4: Können Sie meine vorhandenen Lüfterflügel reparieren oder umbauen?
A: Ja. Zur Reparatur: Wir können Risse nachschweißen oder beschädigte Messer austauschen. Für Reverse Engineering: Senden Sie uns Ihre abgenutzten Klingen oder Zeichnungen – wir messen, verbessern das Material, wenn möglich, und stellen einen direkten Ersatz für sie.

F5: Was ist Ihre Garantie?
A: 12 Monate gegen Herstellungsfehler (Schweißrisse, Materialfehler, Auswuchtprobleme). Normaler Verschleiß, thermische Ermüdung und Korrosion sind nicht abgedeckt – FH® empfiehlt jedoch das richtige Material für Ihre Bedingungen, um die Lebensdauer zu maximieren.
