FH® 310S geschweißte Gestellvorrichtung für Nitrierofen

FH® 310S geschweißte Halterung/Rack | Für Gas- und Plasmanitrieröfen

Hauptvorteile

• Original 310S (UNS S31008)
  Höherer Chrom- und Nickelgehalt als 304/309 – überlegene Oxidationsbeständigkeit und Kriechfestigkeit bis 650 °C.
• Optimiertes Schweißen für den Ofenservice
  Laser-WIG-Hybridschweißen mit minimalem Wärmeeintrag – reduziert die Sensibilisierung der Schweißnaht und das Risiko von Rissen bei zyklischer Erwärmung.
• Verstärktes Anti-Kriech-Design
  FEA-optimiertes Rippenlayout und Zwickel – minimiertes Durchhängen und Verformung unter Last bei Nitriertemperaturen.
• Optionale Antihaftbeschichtung
  Die auf Keramik basierende FH®-Beschichtung reduziert die Teilehaftung und verlangsamt die Nitridbildung auf den Zahnstangenoberflächen (verlängert das Reinigungsintervall).
• Benutzerdefinierte Größen und Konfigurationen
  Ein- oder mehrschichtig, rund oder quadratisch – abgestimmt auf Ihre Ofenretorte und Teilegeometrie.



Technische Spezifikationen

Warum FH® 310S Racks-Befestigungen?

1. Das richtige Material für die meisten Nitrierarbeiten
310S ist eine bewährte, kostengünstige Wahl für Nitriervorrichtungen. Es bietet eine bessere Hochtemperaturfestigkeit als 304 und widersteht der Ablagerung länger als 309. FH® verwendet nur erstklassiges 310S mit vollständiger Rückverfolgbarkeit.

2. Schweißt lange
Schlechtes Schweißen führt zu Rissen und heruntergefallenen Teilen. Unser Hybrid-Laser-WIG-Verfahren erzeugt glatte, vollständig durchdringende Schweißnähte mit minimaler Karbidausfällung – entscheidend für die Temperaturwechselbeständigkeit.

3. Praktisches Design für den echten Ofeneinsatz

• Abgerundete Kanten reduzieren das Lichtbogenrisiko beim Plasmanitrieren
• Gefaltete Ecken verhindern ein Verdrehen des Racks
• Füße oder Ständer halten Teile vom Ofenboden fern

4. Ehrliche Beratung
Wir behaupten nicht, dass 310S „immun“ gegen Nitrieren ist – es bildet mit der Zeit eine Oberflächennitridschicht. Aber bei ordnungsgemäßer Reinigung (z. B. leichtes Strahlen alle 30–50 Zyklen) bieten FH® 310S-Racks einen zuverlässigen, vorhersehbaren Service zu einem fairen Preis.

Anwendungen

1. Gasnitrieren (Ammoniakatmosphäre)

2. Plasma-/Ionennitrieren

3. Anlässe nach dem Nitrieren

3. Teile: Zahnräder, Wellen, Matrizen, Formen, Befestigungselemente, Ventilteile

Materialqualitätstabelle:

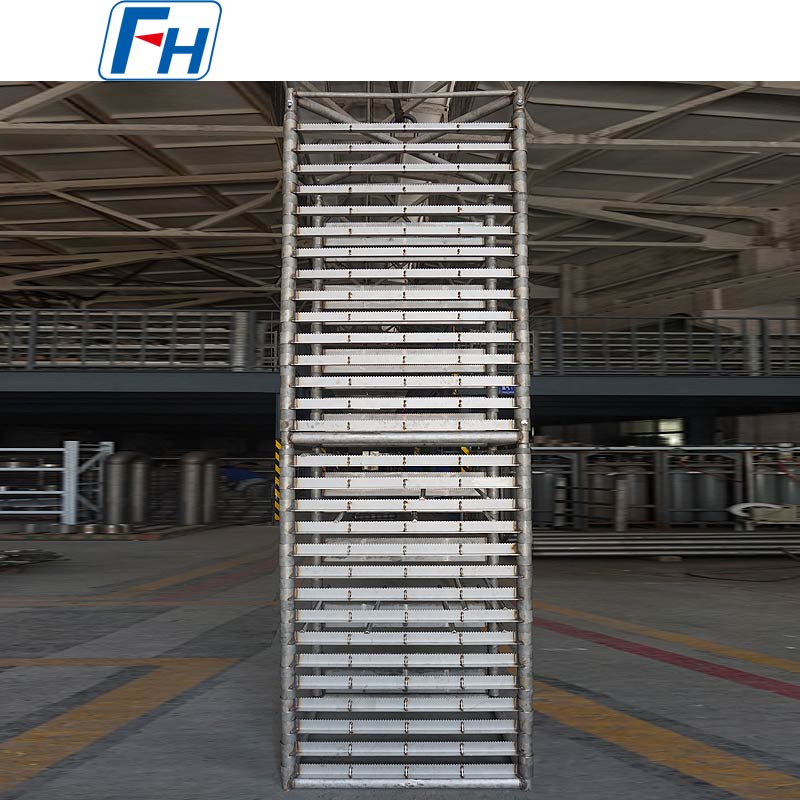

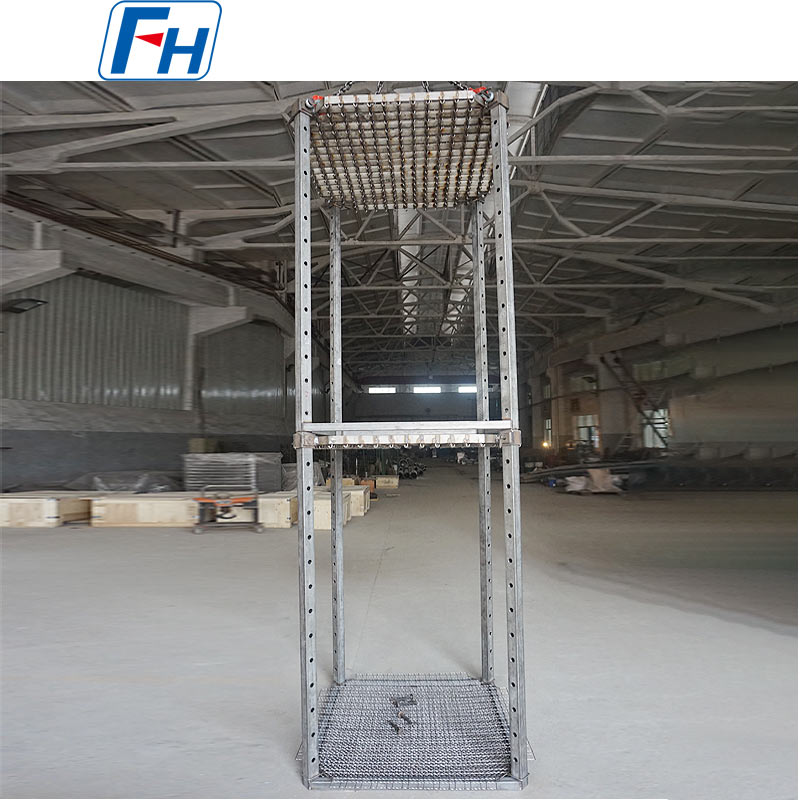

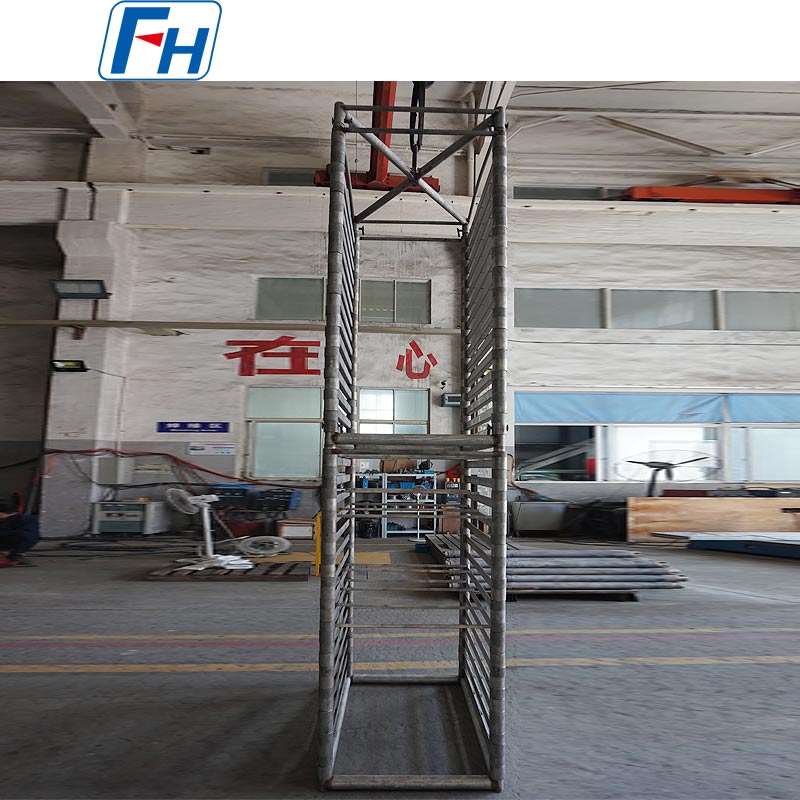

Echte Fotos von FH®-Wärmebehandlungsvorrichtungen

Bestellvorgang

• Geben Sie die Ofen-ID, die Teileabmessungen und das maximale Ladungsgewicht an
• Das FH®-Team schlägt ein 3D-Layout und eine Lastberechnung vor
• Beschichtung bestätigen (Standard oder Antihaft)
• Produktion: 10–15 Werktage für Sondergrößen
• Im Lieferumfang sind MTC, Schweißnaht-Inspektionsfotos und eine Erstgebrauchsanleitung enthalten



FAQ:

F1: Wie lange hält ein 310S-Gestell in einem Nitrierofen?
A: Bei regelmäßiger Reinigung (alle 30–50 Zyklen) hält ein FH® 310S-Rack normalerweise 80–150 Zyklen. 310S übertrifft 304/309, entwickelt jedoch mit der Zeit eine Oberflächennitridschicht. Für eine extrem lange Lebensdauer oder hohe Belastungen sollten Sie Inconel in Betracht ziehen – bitte konsultieren Sie uns.

F2: Wie reinige und pflege ich das Rack?
A: Leichtes Perlenstrahlen (Glasperlen, ≤0,3 MPa) oder milde Beizpaste alle 30–50 Zyklen. Verwenden Sie keine Kohlenstoffstahlbürsten oder starkes Schleifen – sie beschädigen die schützende Oxidschicht.

F3: Wird sich die Zahnstange bei Nitriertemperaturen (600–650 °C) verziehen oder durchhängen?
A: Minimal. FH®-Racks verfügen über FEA-optimierte Rippen und Zwickel. Die typische Kriechverformung beträgt <2 mm pro 500 mm Länge nach 100 Zyklen. Eine Überlastung oder ein Überschreitung von 650 °C beschleunigt das Verziehen.

F4: Bieten Sie eine Anti-Nitrier-Beschichtung an? Was macht es?
A: Ja. Unsere optionale Beschichtung auf Keramikbasis verbessert die Nitridbildung erheblich und verlängert das Reinigungsintervall auf 80–100 Zyklen. Die Beschichtung ist ein Verbrauchsmaterial und kann von FH® wieder aufgetragen werden.

F5: Was ist Ihre Garantie und stellen Sie Materialzertifikate zur Verfügung?
A: 12 Monate gegen Herstellungsfehler (Schweißrisse, Materialfehler). Oberflächennitrieren und allmähliches Verziehen sind normaler Verschleiß und nicht abgedeckt. Jedes Rack wird mit einem 310S Mill Test Certificate (MTC) geliefert.
